CAD比較常見的幾種圖形顯示的問題

我們在使用CAD的過程經常會(huì )遇到各種各樣的顯示問題，比如啟動CAD后發現頂部標題欄的快速啟動工具條不顯示，打開圖紙后發現文字顯示為問號，畫完虛線顯示為實線，圓顯示為多邊形等，當然也會(huì )隨機出現一些顯示問題，比如有網友說他的圖形夾點突然不顯示，還有人遇到過十字光標顯示不正常等等。顯示問題有的是CAD設置的問題，修改參數和選項就可以解決了，有些是系統軟硬件環境的問題，需要從顯卡驅動和顯示設置著手，當然也有些是圖紙錯誤或CAD的BUG。這里將一些常規的因設置引起的顯示問題簡單匯總一下，希望對大家尤其是初學者有幫助。

一、文字不顯示或問號

打開一張圖紙后發現有些文字不顯示或者顯示為問號，這是最常見的、也是最棘手的顯示問題，原因很簡單：我們的CAD缺圖紙使用的字體。

但要解決起來卻不是那么容易，說起來解決方法也很簡單：找原圖使用的字體。但在中國這卻成了一件非常困難的事情，有些字體文件網上找不到，有時找到了同名的字體版本還不相同，之前寫過多篇文章來介紹這個問題，如果遇到此類問題，可以看看下面幾篇文章。

CAD打開圖紙時提示找不到字體怎么辦?

CAD設置和使用文字樣式需要注意的問題？

CAD的文字樣式應該如何設置？

CAD大字體什么意思？何謂形文件？詳細講解CAD的字體文件分類

二、虛線顯示為實線

這個問題也是比較普遍的問題，選擇的是虛線畫出來卻是實線，模型空間是虛線，但到布局空間視口卻變成了實線，沒想到昨天又遇到了打印明明是虛線，但顯示卻始終是實線的情況。

虛線顯示實線的主要原因是線型比例設置不合適，過大、過小都會(huì )導致虛線顯示為實線，但昨天讓我沒有想到的是居然圓弧精度也會(huì )影響虛線的顯示。

CAD線型使用中常見問題？

為什么模型空間設置好的虛線到布局顯示為實線？

為什么CAD虛線無論怎么調整比例都顯示成實線？

CAD的線型有什么作用？CAD線型如何加載？

教你如何自定義CAD線型

CAD中如何利用工具定制線型？

三、圓顯示成多邊形

為了提高顯示性能，CAD對圓的顯示進行了優化，會(huì )將圓用多邊形來顯示，邊數取決于圓在視圖中大小和圓弧顯示精度VIEWRES的設置。視圖中很小的圓一下放大很多倍后可以看出是明顯的多邊形。 這種情況下只需輸入RE，回車，重新生成一下顯示數據就正常了。

但如果你將精度設置得過低，比如10以下，新畫的圓也會(huì )顯示為多邊形，即使RE也不能變成圓，因為當前顯示的就是CAD根據精度設置計算出的結果了。精度設置過低還會(huì )影響虛線的顯示。

當然，也不建議將精度值設置得過高，因為過高會(huì )導致使用過多的段數來顯示圓，影響CAD的性能。

CAD中為什么圓和弧看起來不光滑？如何設置能讓它光滑？

四、線顯示鋸齒

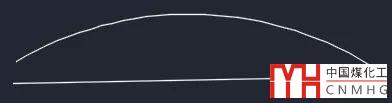

其實這本身不算一個問題，但還是有不少人提出來，怎么我的斜線看著有明顯的鋸齒，或者說我的圓弧精度已經設置得最高了，為什么圓看起來還有鋸齒，如下圖所示。

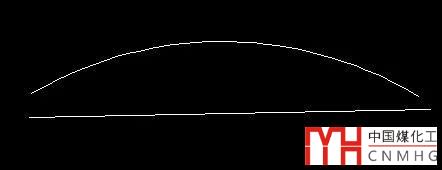

其實這根本就不是問題，這是顯示分辨率的問題，顯示器的像素點就是這么排列的。但估計是有不少人反應類似的問題，CAD高版本對圖形顯示進行了模糊處理，就看不到這么明顯的鋸齒了，如下圖所示。

五、填充不顯示、多段線、文字顯示空心

遇到這個問題的人也不少，通常是因為將填充顯示關閉了，遇到這種問題，可以先輸入FILL，回車，輸入1，回車，然后在輸入RE，回車，看是否恢復正常。

為什么CAD中多段線或文字顯示和打印時變空心？

六、多段線顯示空心

有時候文字顯示是實心的、填充也正常顯示，但有寬度的多段線卻顯示空心，這種情況需要檢查一下視圖是否是俯視圖，另外多段線是否和坐標系的XY平面平行。

為什么有寬度的多段線會(huì )顯示空心？

七、文字顯示為方框

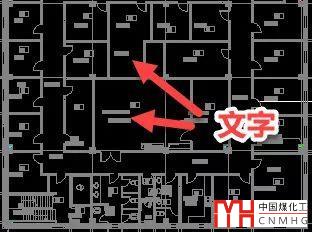

在縮放視圖的時候，當文字變得很小時候，文字就會(huì )顯示為方框，不過是實心的方框，如下圖所示。

這不算問題，只是CAD為了優化顯示，提高性能，高版本提升了性能，這種優化就不明顯了，文字縮小的時候不會(huì )明顯看出是方框了。

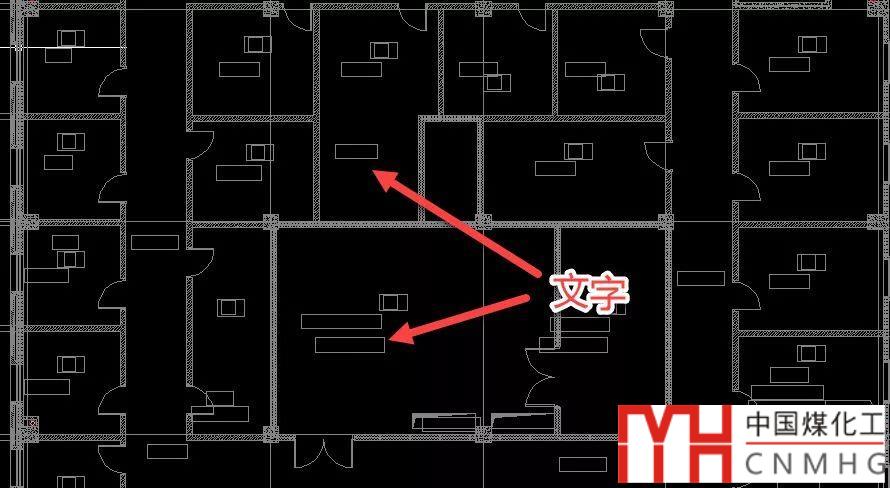

但有時我們打開圖紙，發現文字全都變成了空心的方框，無論放大縮小都顯示為方框，這就是設置的問題了，如下圖所示。

這種情況是因為在選項對話框中打開了僅顯示文字邊框（快速文字模式：變量QTEXTMODE），如果圖中用了大量操作系統字體，不需要看文字的時候打開這種模式，圖紙縮放的速度會(huì )提高很多。

CAD文字為什么會(huì )顯示為方框？

八、視口內容不顯示

布局中有些視口顯示為空白，這有兩種可能：

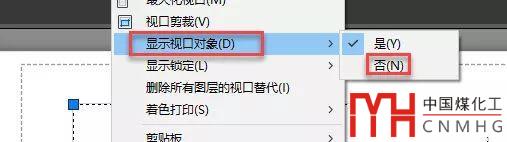

一是視口顯示對象被設置為了否，如下圖所示。

二、視口太多，視口數量超過了CAD的最大激活視口數。

CAD布局最多可建多少個視口？

九、模型空間圖形可以顯示，布局視口中有些圖形不顯示

這個問題原因比較簡單，CAD在布局不同視口中可以?xún)鼋Y不同圖層，這樣就會(huì )出現圖形在模型空間和布局空間顯示不同，以及布局中不同視口中顯示效果不同的問題，這個不算問題，如果是自己設錯了，就進入視口檢查一下圖層的設置。

CAD圖層的凍結跟開關有什么區別？?jì)鼋Y、新視口凍結、視口凍結有什么不同？

每日一貼——CAD圖層

十、圖塊圖形選中后顯示，不選中的時候不顯示

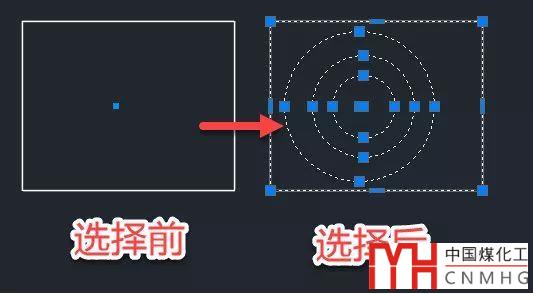

這種情況并不多見，但也有不止一個人提過，如下圖所示。

這種情況通常是因為有區域覆蓋WIPEOUT被錯誤地放到其他圖形的前面，遮擋了圖形，只需要將區域覆蓋對象后置就好了。

每日一貼——CAD圖形被遮擋怎么辦？

每日一貼——要遮擋或只顯示整體圖形一部分怎么辦？

上面只是列舉了一些大家經常會(huì )提的顯示相關的問題，有些其實就不是問題，有些設置如果用好了還會(huì )提升操作性能，只是因為不清楚他們的作用就成了問題了。

之前還介紹過一些CAD圖形和界面顯示的其他的問題，這里就不再一一列舉了，如果遇到相關問題，可以看看之前發布的一些文章。

為什么CAD圖紙中圖塊的屬性不顯示？

為什么CAD標注樣式管理器中不顯示標注樣例？

命令行文字顯示不正常怎么回事？

AUTOCAD2014特性面板不能正常顯示圖形特性怎么辦？

AutoCAD頂部的標題欄顯示空白怎么辦？

CAD點（POINT）對象導致顯示異常是怎么回事？

如何關閉CAD十字光標上顯示的小標記?

天正畫圖的時候圖形消失看不見了怎么辦？

。。。。。。
