如何將CAD圖形從布局的圖紙空間轉換到模型空間中？

經常有人人問這樣的問題：怎么將布局中的圖形復制到或轉到模型空間。問這樣問題的人應該對布局空間有一定了解，知道布局中視口外的是平面圖紙空間，視口內是模型空間，他可能有兩種需求，只是將部分圖形從布局轉換到模型，還一種需求可能想將整個布局都轉換模型空間。

以前發過相關文章，但昨天又有人問起，發現根據需求不同可以采用不同的方法，重新整理再給大家發一下。

每日一貼——CAD布局有什么用？怎么用？

每日一貼——CAD創(chuàng )建視口的各種方法

每日一貼——CAD視口的顯示控制

每日一貼-如何調整CAD視口顯示的視圖?

一、復制粘貼

昨天有網友問怎么從布局里將圖形復制到視口內，如果是要復制的話，其實簡單的復制粘貼就可以。

在圖紙空間選擇圖形，CTRL+C，雙擊進入視口，切換到模型空間，CTRL+V即可。

注意復制粘貼后會(huì )發現圖形變小或變大，這是因為視口是有比例的，復制粘貼的圖形是按照原始尺寸的，所以在視口內會(huì )看起來跟圖紙空間不一樣大。比如圖紙空間中半徑50的圓粘貼到比例為1：10的視口中，半徑仍然是50，就會(huì )看上去比在圖紙空間小10倍。

---提示：下面是廣告，不是本文圖片！---

二、改變圖形所在空間-CHSPACE

CAD專門提供了一個用于更改圖形空間的命令：更改空間CHSPACE(Change Space的縮寫)，它就在修改菜單中，只是平時用得比較少，大家沒太注意。下面通過一個簡單的例子來看一下這個功能。

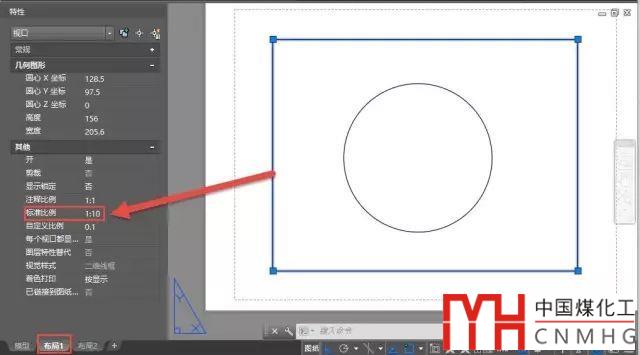

在模型空間繪制一個半徑為500的圓后切換到布局空間，進入視口，按住鼠標中鍵，將圓平移到視口中心。在視口外單擊進入圖紙空間，單擊選中視口，將視口比例設置成1：10，如圖所示。

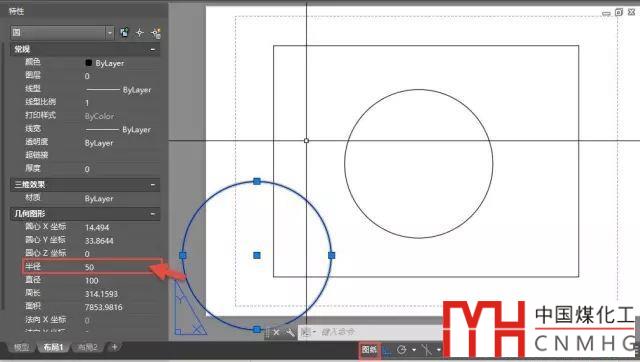

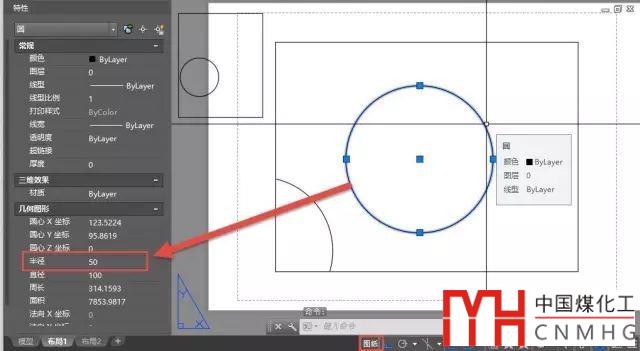

這時在圖紙空間畫一個圓，圓的半徑設置為50，如圖所示。由于視口比例是1：10，我們可以看到視口外圖紙空間半徑為50的圓跟視口內模型空間的半徑為500的圓是一樣大的。

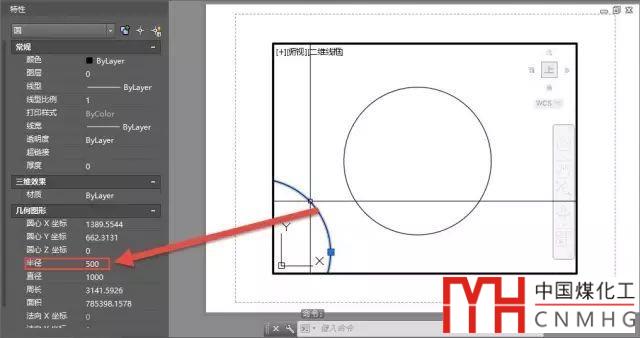

先選擇圖紙空間的圓，在菜單或面板中執行更改空間命令，或直接輸入CHSPACE后回車，如果布局中只有一個視口，圓就會(huì )自動變到這個視口內，而且圓的半徑會(huì )自動乘上視口比例，變成500，如圖所示。

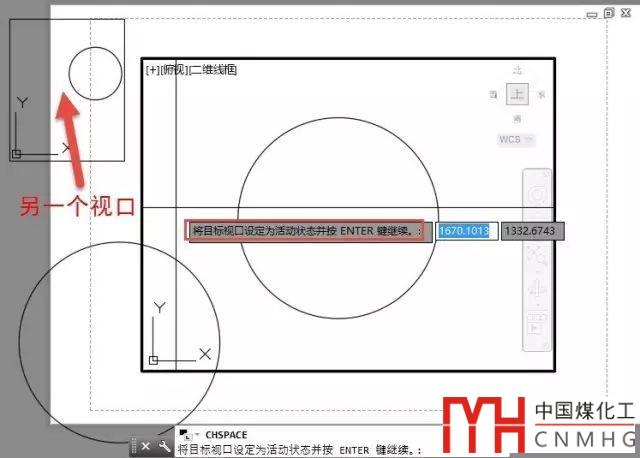

如果布局空間不止一個視口，當選擇圖形并執行了CHSPACE命令后，會(huì )提示我們激活一個要進行轉換的視口，如圖所示。

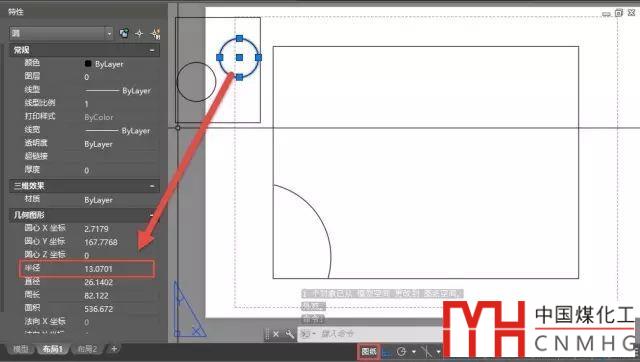

將圖形從模型空間轉換到布局空間時，如果有多個視口，從不同視口進入模型空間后選擇圖形進行轉換也是不一樣的，因為視口比例不同，位置不同，轉換后圖形的尺寸和位置也不同。

三、將整個布局整體輸出到模型空間

CAD還提供了將整個布局轉換到模型空間的命令，一些人習慣或需要在模型空間繪圖或處理圖紙，但拿到圖紙是在布局中排的圖，就可以用這個命令進行轉換。

這個操作就更簡單了。

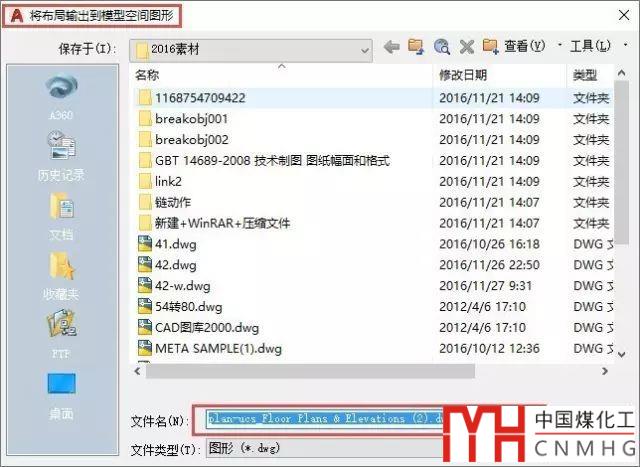

打開一張帶布局的圖紙，單擊要輸出的布局標簽，然后右鍵單擊布局標簽，選擇“將布局輸出到模型”，然后軟件會(huì )彈出一個對話框讓我們保存的圖紙名稱，默認的圖紙名稱是當前圖紙名+布局名，如圖所示。

輸出結束后CAD會(huì )自動問我們是否打開輸出的文件。打開后我們可以看到原來布局圖紙空間的圖框被轉換到了模型空間，同時原來視口中的圖形也按視口比例被縮小了，如圖所示。

我們選擇布局后，也可以直接輸入命令：EXPORTLAYOUT，雖然有點長，如果英語不錯的人，記起來很容易，就是輸出布局。

群里和網上問這類問題的人不少，不知道他們是因為不小心把圖形畫錯了地方，還是拿到別人的圖紙后希望進一步利用，其中有些圖形需要轉換空間使用。

上面介紹了三種方式，大家可以根據實際情況選擇其中一種方式。

以上技巧適用于A(yíng)UTOCAD，浩辰CAD等類似的CAD軟件
