為什么CAD中用PE合并多段線時提示“未選擇有效對象”？

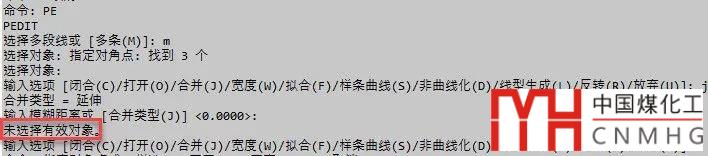

前兩天有網友問為什么在用PE（編輯多段線）命令合并多段線的時候，無法合并成功，提示“未選擇有效對象”，如下圖所示。

這個提示我之前還真注意過，一時半會(huì )兒也想不出是什么原因，于是讓他把圖紙發過來看一下。

為什么會(huì )出現這樣的提示？怎么解決？

看到圖紙后，發現圖中都是多段線，用LI命令看這些多段線的起點和端點坐標和標高，標高都是0，也是首尾相連的，但確實如他所說，會(huì )出現未選擇有效對象的提示，而且這些多段線無法連接成一個整體。

每日一貼-你是否真的了解CAD的多段線（PLINE）？!

每日一貼——CAD多段線的編輯技巧

剛開始沒有找到原因，于是嘗試使用消除重線OVERKILL命令處理了一下，然后就可以連接了，還是沒有想明白。

CAD繪圖時圖形重合或重疊怎么辦？消除重線(overkill）

后來偶爾選中多段線的中點處的夾點，發現會(huì )出現一個加號，出現加號應該說明有重疊的線，如下圖所示。

但這條多段線只有一段，只有兩個端點，怎么重疊的呢？

為什么CAD連續的圖形無法連接成完整的多段線？

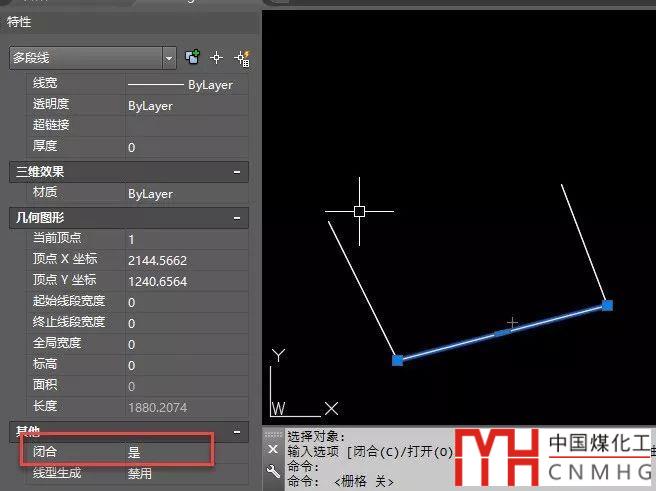

后來看了一下特性面板才發現了問題所在，雖然這些多段線只有一段直線，但閉合卻被設置成了是，如下圖所示。

這些多段線本身就被設置成閉合，也就是說有兩條重疊的線段，一條是起點到端點，一條是端點到起點。多段線本身就閉合了，就無法與其他圖形再連接了。

最簡單的處理方法：選中這些多段線，在特性面板里將閉合都設置成“否”，然后再用PE鏈接這些多段線就正常了。

--下面是廣告，非本文圖片--

為什么會(huì )出現單段閉合的多段線呢？

為什么會(huì )出現這樣的多段線呢，這肯定不是畫出來的，今天花時間研究一下，發現這個問題可能是誤操作引起的。

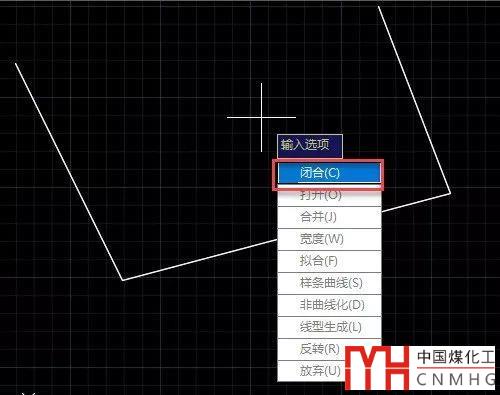

這些圖形原來估計是用直線畫成的，畫完想把這些多段線連接成整段的多段線，但在用PE命令將直線轉換成多段線后，沒有輸入J參數來連接，而是不小心選擇了閉合C選項，然后所有直線段就變成了閉合的多段線，如下圖所示。

然后發現多段線并沒有連接成整體，然后再用PE連接，就出現了這樣的問題。

什么時候會(huì )出現這樣的提示？

當選擇的所有圖形無法與其他圖形連接時，就會(huì )提示：未選擇有效對象。比如這位網友圖紙中所有的多段線雖然看起來收尾相連，但都是閉合的多段線。

除了封閉的多段線無法與其他圖形連接外，還有圓、橢圓和橢圓弧也不是有效對象，因為這些圖形都無法轉化成多段線。如果希望將圓、橢圓和橢圓弧轉換成多段線，需要用多段線繪制圓和橢圓。

橢圓如何轉換成多段線

圓如何轉成多段線？

如果選中的多個圖形中只要有一個對象可以進行連接處理，就會(huì )提示幾條多段線添加了幾條線段，而這些無法處理的圖形會(huì )被忽略，不會(huì )再提示“未選擇有效對象”，但如果發現有些多段線無法正常連接的時候，還是需要檢查一下是否存在多段線被設置閉合或有重疊線段的問題。

有時問題原因很簡單，但如果沒有找到原因，還真是不太好辦！
