每日一貼-CAD外部參照如何全部重載和綁定？

現在很多建筑設計圖紙中會(huì )使用大量的外部參照，當參照的原圖有更新后，CAD軟件會(huì )彈出氣泡讓我們重載，如下圖所示。

假如我們插入的外部參照圖紙很多，而這些參照原圖經常會(huì )被頻繁的修改保存，我們并不想每次提示都重載，而是想過一段時間再全部重載，那如何全部重載呢？

從外，當我們圖紙最后要歸檔或提交甲方的時候，希望將這些外部參照全部綁定到當前圖中時，天正建筑等專業軟件提供了全部綁定的功能，如果沒有天正建筑怎么辦呢？

如何重載所有參照？

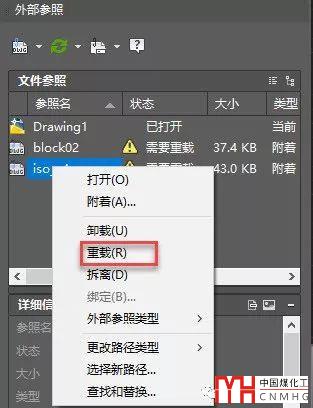

如果有多個參照文件被修改后，在外部參照管理器中會(huì )顯示哪些圖紙需要重載，選中需要重載的圖紙后右鍵，在右鍵菜單中可以選擇“重載”，如下圖所示。

按照我們的慣性思維，選擇列表中最底部的當前圖紙后右鍵，是不是應該有全部重載的選項，但是右鍵會(huì )發現沒有任何選項，那用什么方法可以將所有外部參照全部重載，不必分別去右鍵單擊每個需要重載的參照呢？

其實方法有好幾種，下面簡單介紹一下，看看你跟想用哪一種：

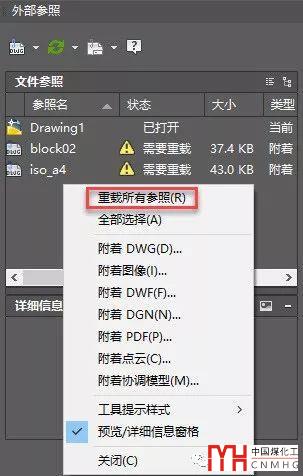

1、在外部參照管理器對話框的空白處右鍵，右鍵菜單最上面就是重載所有參照的選項，如下圖所示。

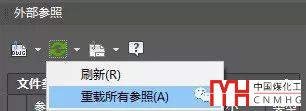

2、在外部參照管理器頂部點“刷新”按鈕后面的箭頭，下面也隱藏著“重載所有參照”的選項，如下圖所示。

2、在底部狀態欄的管理外部參照的圖標上右鍵，選擇“重載DWG外部參照”，如下圖所示。

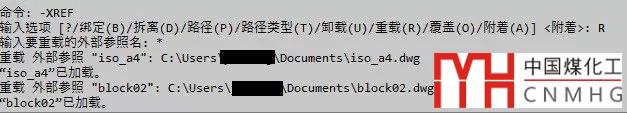

3、輸入-XREF，回車，執行外部參照命令的命令行模式，輸入R，回車，命令行會(huì )提示讓我們輸入參照名，輸入*，回車。也可以重載所有外部參照，如下圖所示。

至于選用哪種方式，要看外部參照管理器是否已經打開，也看你喜歡哪一種。

---提示：下面是廣告，不是本文圖片！---

如何綁定所有參照？

有時一張圖紙中有十幾張甚至上百張各種參照圖紙，而且有時會(huì )嵌套好多層，在最終歸檔或提交甲方的時候需要將這些外部參照全部綁定，全部綁定的功能在CAD的界面中就更難找了，因此像天正建筑軟件里還專門提供全部綁定的功能，其實我們用純CAD，也可以很輕松地全部綁定所有圖紙，目前知道的方法有下面兩種：

1、在外部參照管理器的空白處右鍵，然后單擊“全部選擇”，這樣就可以將所有外部參照一起選中，然后再右鍵，這次再選綁定，就可以將所有外部參照一次綁定，如下圖所示。

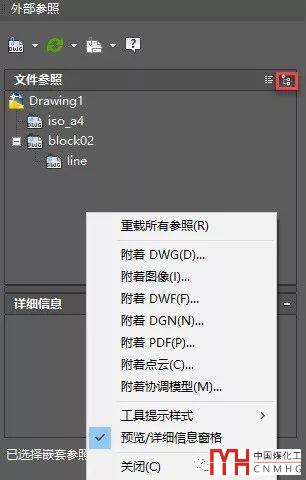

如果外部參照顯示成樹狀結構時，在空白處右鍵，是沒有“全部選擇”選項的，如下圖所示。

要全選就必須將外部參照顯示成列表的形式。

2、輸入-XREF，回車，輸入B綁定，回車，輸入*，回車，就將所有外部參照綁定了，就這么簡單。

上面是針對這兩天有網友提出的問題簡單地總結了一下全部重載和綁定所有參照的幾種方法，如果知道還有其他方法外的請留言。
