DB44/ 815-2010 印刷行業揮發性有機化合物排放標準 Emission standard of volatile organic compounds for printing industry

本標準規定了廣東省轄區內印刷企業工藝過程使用的油墨(處于即用狀態)揮發性有機化合物
(Volatile Organic Compounds，簡稱VOCs)含量限值，規定了VOCs的排放控制要求。
本標準適用于現有印刷企業VOCs排放控制，以及新、改、擴建項目的環境影響評價、設計、竣工驗收及其建成后的污染源的VOCs排放控制。
本標準適用于采用平版、凸版、凹版、柔性版和絲網版(孔版)印刷方式，以報紙、書籍、雜志、廣告、海報、包裝(紙質、塑料)、金屬、玻璃和陶瓷及其他材料為承印物的印刷生產活動。

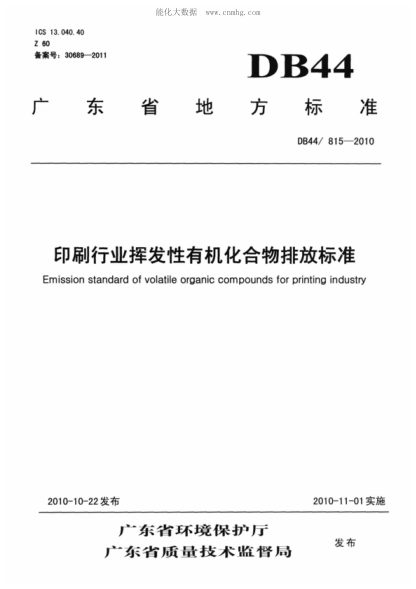

 ？[第1頁] 　ICS 13.040.40 Z 60 **-%X: 30685-2011 DB44 廣 東 省 地 方 標 準 DB44/ 815-2010 印刷行業揮發性有機化合物排放標準 Emission standard of vo-atile organic compounds for printing industry 2010-10-22發 布 2010-11-01實 施 　 廠 一 東 窄 室 王 不 盡 舒 呆 打 、 萬 ： 　 、 ． ． ． ～ 一 一 ． ． ． 一 ． ～ ～ ～ 一 ～ 發 布 廠 一 習 乏 省 Ji趕 五 全 1支 刁 ＜生 監 督 方 礁 [第2頁] DB44/ 815-2010 月 Ii Fa 　 　 本 標 準 依 據 印 刷 版 式 和 承 印 材 料 的 不 同 ， 規 定 了 不 同 印 刷 油 墨 的 揮 發 性 有 機 化 合 物 （ Volatile Organic Compounds， 簡 稱 VOCs） 含 量 限 值 ，規 定 了 工 藝 過 程 的 VOCs排 放 限 值 、 無 組 織 排 放 監 控 點 濃 度 限 值 、 監 測 要 求 ， 提 出 了VOCs監 測 方 法 及 印 刷 行 業 控 制VOCs排 放 的 生 產 工 藝 和 管 理 要 求 。 　 　 本 標 準 附 錄A和 附 錄D為 規 范 性 附 錄 ， 附 錄B和 附 錄C為 資 料 性 附 錄 。 　 　 本 標 準 依 據GBTI.1-2009規 則 進 行 起 草 。 　 　 本 標 準 的 全 部 技 術 內 容 為 強 制 性 。 　　自本標準各時段排放限值實施之日起．替代廣東省地方標準 《 大氣污染物排放限值 》 　 (DB44/27-2001） 中 相 應 的 內 容 。 　 　 本 標 準 由 廣 東 省 環 境 保 護 廳 提 出 并 歸 口 。 　 　 本 標 準 起 草 單 位 ： 廣 東 省 環 境 科 學 研 究 院 、 華 南 理 工 大 學 。 　 　 本 標 準 主 要 起 草 人 ： 張 永 波 、 張 暉 、 劉 乙 敏 、 葉 代 啟 、 王 明 旭 、 廖 程 浩 、 劉 劍 筠 、 楊 利 嫻 。 　 　 本 標 準 于2010年10月22日 首 次 發 布 ． [第3頁] 0644/ 815-2010 己 － J’曰 　 　 為 貫 徹 《 中 華 人 民 共 和 國 環 境 保 護 法 》 和 《 中 華 人 民 共 和 國 大 氣 污 染 防 治 法 》 等 法 律 法 規 ， 加 強 廣 東 省 揮 發 性 有 機 化 合 物 （Volatile Organic Compounds．簡 稱 VOCs） 污 染 排 放 控 制 ， 改 善 區 域 大 氣 環 境 質 量 ， 促 進 印 刷 行 業 工 藝 和 污 染 治 理 技 術 的 進 步 ， 制 定 本 標 準 ． [第4頁] DB44/ 815-2010 印刷行業揮發性有機化合物排放標準 范圍 　　本標準規定了廣東省轄區內印刷企業工藝過程使用的油墨（ 處于即用狀態） 揮發性有機化合物 (Volatile Organic Compounds， 簡稱VOCs） 含量限值．規定了VOCs的排放控制要求 。 　　本標準適用于現有印刷企業VOCs排放控制 ， 以及新 、 改 、 擴建項目的環境影響評價 、 設計 、 竣工 K收及其建成后的污染源的VOCs排放控制。 　　本標準適用于采用平版 、 凸版 、 凹版 、 柔性版和絲網版 （ 孔版 ） 印刷方式 ， 以報紙 、 書籍 、 雜志 、 廣告 、 海報 、 包裝 （ 紙質 、 塑料 ） 、 金屬 、 玻璃和陶瓷及其他材料為承印物的印刷生產活動 。 2．規范性引用文件 　　下列文件對于本標準的應用是必不可少的 。 凡是注日期的引用文件 ， 儀注日期的版本適用于本標準 。 凡是不注日期的引用文件 ， 其最新版本 （ 包括所有的修改單 ） 適用于本文件 。 　　GB/T 16157固定污染源排氣中顆粒物測定與氣態污染物采樣方法 　　GB 16297-1996大氣污染物綜合排放標準 　　MITI氣體參數測量和采樣的固定位裝置 　　HJ/T 55大氣污染物無組織排放監測技術導則 3．術語和定義 　　下列術語和定義適用于本標準 。 3. 1 　　揮發性有機化合物volatile organic compounds 　　在101325 Pa標準大氣壓下， 任何沸點低于或等于250℃的有機化合物．簡稱VOCs, 3. 2 　　標準狀態standard state 　　溫度為273.15 K ， 壓力為101325 Pa時的狀態 。 本標準規定的各項標準值 ， 均以標準狀態下的干空 氣為基準． 　　[GB 16297-1996， 定義3. 1] 3.3 　　印刷printing 　　使用印版或其他方式將原稿上的圖文信息轉移到承印物上的工藝過程 ， 包括出版物印刷 、 包裝裝潢 印刷 、 其他印刷品印刷和排版 、 制版 、 印后加工四大類 。 3.4 　　油墨printing ink 　　用于印刷的染色液體或者黏性物料 。 [第5頁] DB44/ 815-2010 　 3.5 　 　 不 透 氣 承 印 物non-porous substrate 　 　 表 面 能 防 止 水 分 滲 透 的 承 印 物 ， 包 括 （ 但 不 限 于 ） 薄 片 、 聚 乙 烯 、 聚 丙 烯 、 玻 璃 紙 、 加 上 不 透 氣 物 料 的 紙 張 或 者 紙 板 、 金 屬 化 聚 酯 及 尼 龍 ． 3.6 　 　 透 氣 承 印 物porous substrate 　 　 表 面 不 能 防 止 水 分 滲 透 的 承 印 物 ， 包 括 （ 但 不 限 于 ） 紙 張 、 紙 板 及 任 何 加 上 透 氣 物 料 的 紙 制 品 ？ 3.7 　 　 柔 性 版 油 墨flexographic ink 　 　 用 于 柔 性 版 印 刷 的 油 墨 ． 柔 性 版 印 刷 是 一 種 利 用 柔 性 橡 膠 或 其 他 彈 性 印 版 的 印 刷 方 式 ， 其 圖 像 部 分 高 于 非 圖 像 部 分 ． 3.8 　　t5版油墨letterpress ink 　 　 用 于 凸 版 印 刷 的 油 墨 ． 凸 版 印 刷 是 一 種 印 刷 工 藝 ， 其 圖 像 部 分 高 于 非 圖 像 部 分 ， 而 油 墨 從 圖 像 表 面 直 接 轉 移 至 承 印 物 ． 3.9 　 　 平 版 油 墨lithographic ink 　 　 用 于 平 版 印 刷 的 油 墨 ． 平 版 印 刷 是 一 種 平 版 式 印 刷 工 藝 ， 其 圖 像 部 分 與 非 圖 像 部 分 位 于 同 一 平 面 ， 而 兩 者 的 化 學 特 性 不 同 ． 3.10 　 　 熱 固 油11 heatset ink 　 　 符 合 以 下 條 件 的 印 刷 油 墨 ： 　 　 　 （ 1） 用 于 配 有 烘 干 箱 或 者 烤 箱 的 連 續 式 卷 筒 輪 轉 印 刷 機 ： 　 　 　(2） 其 油 份 受 熱 揮 發 后 變 千 或 定 形 ， 再 以 冷 凝 卷 筒 使 油 墨 凝 結 ． 3.11 　 　 最 高 允 許 排 放 濃 度 maximum acceptable emission concentration 　 　 處 理 設 施 后 排 氣 筒 中 污 染 物 任 何lh濃 度 平 均 值 不 得 超 過 的 限 值 ：或 指 無 處 理 設 施 排 氣 筒 中 污 染 物 任何lh濃度平均值不得超過的限值． 　 　[GB 16297-1996， 定 義3.2] 3. 12 　 　 最 高 允 許 排 放 速 率 maximum acceptable emission rate 　　一定高度的排氣筒任何lh排放污染物的質量不得超過的限值． 　 　[GB 16297-1996．定 義3.3] 3.13 　 　 無 組 織 排 放fugitive emission 　 　 不 經 過 排 氣 筒 的 無 規 則 排 放 視 為 無 組 織 排 放 ． 3.14 　 　 無 組 織 排 放 監 控 點 濃 度 限 值 concentration limit at fugitive emission reference point 　 　 標 準 狀 態 下 ， 監 控 點 （ 根 據HJ/T 55確 定 ） 的 大 氣 污 染 物 濃 度 在 任 何lh的 平 均 值 不 得 超 過 的 值 ． [第6頁] D644/ 815--2010 3. 15 排 氣 筒 高 度 emission pipe height 自排氣筒（ 或其主體建筑構造） 所在的地平面至排氣筒出口計的高度。 [GB 16297-1996， 定義3. 10] 4．技術內容 4. 1污染源界定與時段劃分 4.1.1現有源是指本標準實施之日〔2010年11月1日） 前己建成投產或環境影響評價文件己獲批準的 污染ARM ； 新源是指自本標準實施之日 （ 2010年11月1日 ） 起環境影響評價文件通過審批的新建 、 改建 、 擴建污染源 。 4.1.2現有源和新源分時段執行不同的排放限值。 現有源自本標準實施之日起至2012年12月31日止 執行第I時段限值， 自2013年1月1日起執行第II時段限值； 新源自本標準實施之日起執行第II時段 限值 。 4. 1. 3排放限值 、 技術與管理規定未劃分時段的 ， 則自本標準實施之日起執行 。 4. 2印 刷 油$ VOCs含 置 限 值 　　印刷企業生產過程中使用的印刷油墨VOCs含量限值 （ 為處于即用狀態以每升油墨所含多少克 VOCs計算） 應執行表1的規定。 　　　　　　　　　　　　　　　　　表1印刷油墨VOCs含置限值 一 — — 一 — — — — 一 1 VOCs含蠡的最高限值／(g/L) 　 　 　 印 刷 油 墨 種 類 ｝ I時段 II時段 300 用于不透氣承印物的柔性版油墨 225 用于透氣承印物的柔性版油墨 225 － 700 用于不透氣承印物的平版油盥 300 300 用于透氣承印物的平版油墨 （ 熱固油墨除外 ） 凸版油墨 300 300 4.3排氣筒VOCs排放限值 企業排氣簡VOCs排放限值按表2執行。 　　　　　　　　　　　　　　表2企業排氣筒VOCs排放限值 最高允許排放速率 最 高 允 許 排 放 濃 度 （ mg/m3） 　　　(kg/h ) 印刷方式 污 染 物 i — — — — — — — — 　 　 I時 段 II時段 I時 段 II時 段 ！ l 苯 1 0.4 0.4 平版印刷 （ 不含以金屬 、 陶瓷 、 30 15 l．g 1.6' 玻璃為承印物的平版印刷 ） 、 柔 甲苯與二甲苯合計 性版印刷 120 80 5.4 5. 1 總 VOCs 1 1 0.4 0.4 苯 凹版印刷 、 凸版印刷 、 絲網印刷 、 30 15 平版印刷 （ 以金屬 、 陶瓷 、 玻璃 甲苯與二甲苯合計 1.8' 1.6' 為承印物的平版印刷 ） 120 5.4 總 VOCs 180 5. 1 ‘ ： 二 甲 苯 排 放 速 率 不 得 超 過 1.0kg/h. [第7頁] D844/ 815-2010 4.4無組織排放監控點VOCs濃度限值 無 組 織 排 放 應 執 行 表3的 無 組 織 排 放 監 控 點 濃 度 限 值 。 表3無 組 織 排 放 監 控 點 濃 度 限 值 （ 單 位 ：mg/m3 ) 苯 甲 苯 二甲苯 總 vocs 0.1 0.6 0.2 2.0 4.5控制VOCs排放的生產工藝和管理要求 　　印刷行業控制VOCs排放的生產工藝和管理要求參見附錄A. 4. 6排氣筒高度與排放速率要求 4.6. 1排氣簡高度一般不應低于15 m ， 不能達到該要求的排氣筒 ， 其排放速率限值按表2所列對 應 排放 速率限 值的外 推法計 算結果 的50％執行 ．外 推法計 算公式 參見附 錄B. 4.6.2企業排氣筒高度應高出周?chē)?00 m 半徑范圍的最高建筑5m 以上．不能達到該要求的排氣 筒 ， 應按表2所列對應排放速率限值的50％執行． 4.6.3企 業 內 有 多 根 排 放 含VOCs廢 氣 的 排 氣 筒 的 ， 兩 根 排 放 相 同 污 染 物 （ 不 論 其 是 否 由 同 一 生 產 工 藝 產 生 ） 的 排 氣 筒 ， 若 其 距 離 小 于 其 幾 何 高 度 之 和 ， 應 合 并 視 為 一 根 等 效 排 氣 筒 ． 若 有 三 根 以 上 的 近 距 排 氣 筒 ， 且 排 放 同 一 種 污 染 物 時 ， 應 以 前 兩 根 的 等 效 排 氣 筒 ， 依 次 與 第 三 、 四 根 排 氣 筒 取 等 效 值 。 等 效 排 氣 筒 的 有 關 參 數 計 算 方 法 參 見 附 錄C. 5．監測 5. 1布點 .1排 氣 筒VOCs監m 的 采 樣 點 數 目 及 采 樣 點 位 置 的 設 置 應 按 照GB/T 16157執 行 ． .2無 組 織 排 放 監 控 點 的 數 目 及 點 位 設 暨 應 按 照HJ/T 55執 行 ． 5. 2采樣和分析 5.2. 1排氣筒應設置永久采樣口， 安裝符合HJ/T 1要求的氣體參數測量和采樣的固定位裝T ， 并滿足 GB/T 16157規定的采樣條件． 5.2.2排氣筒中VOCs濃度限值是指任何lh濃度平均值不得超過的值， 可以任何連續lh的采樣獲得 濃度值：或在任何lh內以等時間間PA采集3個以上樣品， 并計算平均值． 5.2.3無組織排放監控點和參照點的采樣， 一般采用連續lh采樣獲得濃度值． 5.2.4對于間歇性排放且排放時間小于lh ， 則應在排放時段內實行連續監1， 或以等時間間隔采集3 個以上樣品并計平均值． 5. 2. 5 VOCs的分析測定應按照表4規定執行． [第8頁] D644/ 815-2010 表4 VOCs監測方法 序號 　　污染物項目 方法名稱 方 法 來 源 ｝ 1 苯 2 　 　 　 甲 苯 氣相色譜法 附錄護 3 （ 對 、 間 、 鄰 ） 二甲苯 4 總 VOCs ‘：測定方法標準暫參考所列方法 ， 待國家發布相應的方法標準并實施后 ， 停止使用． 5. 3監測工況要求 5.3. 1采樣期間的工況應與日常實際運行工況相同 。 5.3.2生產設施應采用合理的通風措施 ， 不得故意稀釋排放 。 在國家未規定單位產品基準排氣量之前 ， 暫以實測濃度作為判定是否達標的依據 。 6．標 準 實 施 本標準由縣級以上人民政府環境保護行政主管部門負責監督實施 。 [第9頁] D644/ 815-2010 　 　 　 　 　 　 　 　 　 　 附 錄 A 　 　 　 　 　 　 　 　 （ 規 范 性 附 錄 ） 印 刷 行 業 控 制VOCs排 放 的 生 產 工 藝 和 管 理 要 求 A. 1油 墨 、 粘 膠 劑 、 有 機 溶 劑 等 原 輔 材 料 宜 儲 存 在 密 封 容 器 中 ． 有 機 溶 劑 轉 移 、 墨 輥 等 設 備 清 洗 過 程 中 ， 應 盡 可 能 減 少VOCs排 放 ．廢 棄 的 油 墨 桶 、 有 機 溶 劑 容 器 桶 或 膠 水 桶 在 移 交 專 門 的 回 收 處 理 機 構 前 ， 應 封 蓋 存 儲 ． A. 2產 生VOCs廢 氣 的 工 藝 線 應 盡 可 能 設 置 于 密 閉 工 作 間 內 ， 集 中 排 風 并 導 入VOCs控 制 設 備 進 行 處 理 ； 無 法 設 置 密 閉 工 作 間 的 生 產 線 ， VOCs排 放 工 段 應 盡 可 能 設 置 集 氣h-l、 排 風 管 道 組 成 的 排 氣 系 統 ． A. 3安 裝VOCs處 理 設 施 的 企 業 ， 其VOCs處 理 設 施 應 達 到 設 計 處 理 效 率 。 A. 4密 閉 排 氣 系 統 、 污 染 控 制 設 備 應 與 工 藝 設 施 同 步 運 轉 ． 廢 氣 收 集 裝 置 和 治 理 裝 置 必 須 按 照 規 范 參 數 條 件 運 行 ． A. 5企 業 經 營 者 應 每 月 記 錄 企 業 使 用 的 含VOCs原 料 名 稱 、 廠 家 、 品 牌 、 型 號 、 VOCs含 量 、 購 入 量 、 使 用 量 和 庫 存 量 等 資 料 ． [第10頁] DB44/ 815-2010 　 　 　 　 　 　 　 附 錄 B 　 　 　 　 　 （ 資 料 性 附 錄 ） 確 定 排 氣 筒 最 高 允 許 排 放 速 率 的 外 推 法 排氣筒高度低于15 m ， 用外推法計算其最高允許排放速率 ， 按下式計算： 　 　 　 　 　 　 　 　 　 　 　 　 　Q=Q.(h/15)2 　 式 中 ： 　Q一一排氣筒某VOCs的最高允許排放速率 ， kg/h; 　Q -—表2所列的某污染物的鰻高允許排放速率， kg/h : 　方一一排氣筒的高度 ， Me [第11頁] D644/ 815-2010 　 　 　 　 　 附 錄C 　 　 　 　 （ 資 料 性 附 錄 ） 等 效 排 氣 筒 有 關 參 數 計 算 方 法 C. 1當 排 氣 筒1和 排 氣 筒2排 放 同 一 種 污 染 物 ， 其 距 離 小 于 該 兩 個 排 氣 筒 的 高 度 之 和 時 ， 應 以 一 個 等 效 排 氣 筒 代 表 該 兩 個 排 氣 筒 ． C. 2等 效 排 氣 筒 的 有 關 參 數 計 算 方 法 如 下 ． C. 2.1等 效 排 氣 筒VOCs排 放 速 率 ， 按 式 （ C1） 計 算 ： Q=Q,+Q2 .............................................(C1) 式 中 ：Q-—等 效 排 氣 簡VOCs排 放 速 率 ， kg/h; 　 　 　QI， Q2一 一 排 氣 筒 1和 排 氣 筒2的VOCs排 放 速 率 ， kg/h. C. 2.2等 效 排 氣 筒 高 度 按 式 （ C2） 計 算 ： h=J2(h'2+h22) 式 中 ：h — — 等 效 排 氣 筒 高 度 ， m ： 　 　 　h,, h2一 一 排 氣 筒1和 排 氣 筒2的 高 度 ， Me C. 2.3等 效 排 氣 筒 的 位 置 　 　 等 效 排 氣 筒 的 位 置 ， 應 位 于 排 氣 筒1和 排 氣 筒2的 連 線 上 ， 若 以 排 氣 筒1為 原 點 ， 則 等 效 排 氣 筒 距 原 點 的 距 離 按 式 （ C3） 計 算 ： x = a(Q-Q1)/Q=aQ2 /Q .................................... (C3) 式 中 ：x
