CAD每日問題匯總（2018-0907）

每天有不少網友在信息和QQ群?jiǎn)?wèn)問題，這里將前一天比較有代表性的問題匯總一下，希望對大家有用!

一、布局背景怎么改成全黑的？

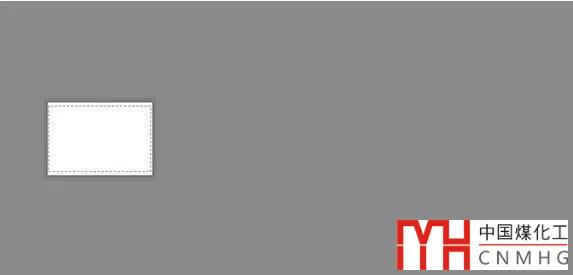

網友問布局灰的這個顏色如何改為黑色，如下圖所示。

上圖中白色部分表示虛擬的紙張，后面灰色的是圖紙背景。要想把圖紙背景改成黑色，只能是線將紙張背景改成黑色，如下圖所示。

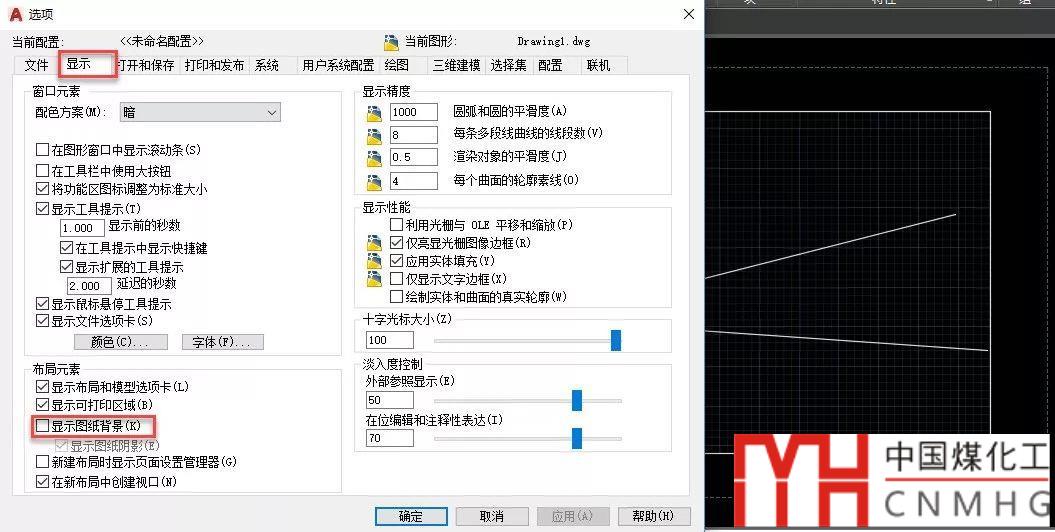

這是讓中間的圖紙變黑，還必須將圖紙背景關閉，這樣整個布局的背景就變黑了，如下圖所示。

CAD怎么設置背景顏色？

CAD如何讓圖框跟布局的圖紙背景匹配？

二、安裝多個CAD版本是否會(huì )有沖突？

網友問AUTOCAD 2007和2012、2013版是否兼容，我先理解是圖紙文件怎么兼容，最后才明白他的意思是兩個版本是否可以同時裝，相互之間是否有沖突。

AUTOCAD各版本是沒有沖突的，可以多裝，為了研究問題，我曾經在一臺XP的機器上安裝了R142004200720112014五個版本，都可以正常運行。其實裝什么版本主要看CAD和操作系統的兼容性，比如AUTOCAD 2015以上高版本不能安裝到XP上，在WIN10安裝2007版等版本需要用兼容模式運行，2004版無法安裝。

--下面是廣告，非本文圖片--

三、為什么倒圓角的方向不對？

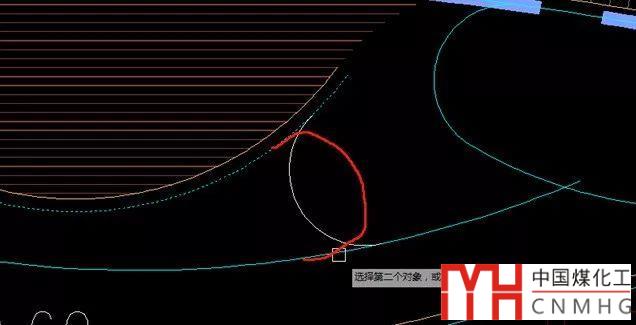

網友想在兩條曲線之前倒圓角，結果倒出來的圓角是反的，如下圖所示。

我還以為跟選擇的位置和順序有關，結果畫了兩條斜線試了一下，還真沒法調整方向，無論怎么選，倒出來的圓角都一樣。

看來CAD倒圓角的時候有判斷的，圓角的弧線的包含角小于180度，通常是朝向兩條線趨近相交的方向。

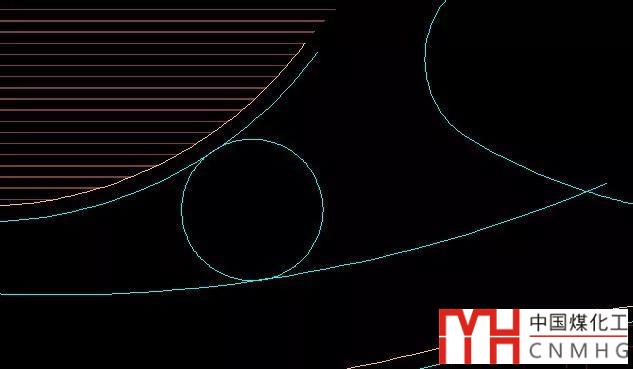

遇到這種情況只能用相切相切半徑畫圓，然后將多余部分修剪掉了。

這個問題以前還真沒有遇到過，網友說算不算CAD的BUG，應該不算，只是說CAD開發的時候沒有想到會(huì )有這種需要。

每日一貼——CAD圓角FI一些特殊用法

四、如何調整角度標注的精度？

網友問在天正里標注角度只精確到小數點有一位，怎么調整成精確到小數點后兩位。

CAD界面中角度的顯示精度在單位UN對話框設置，而長度和角度標注的精度都在標注樣式里設置，如下圖所示。

每日一貼——CAD的單位設置相關問題和功能

每日一貼——CAD設置標注樣式的基本操作
