每日一貼——CAD圓角FI一些特殊用法

圓角F的功能很簡單，設置一個半徑，選擇兩條線，就可以用一段圓弧將兩條線連接起來。之前發過專門介紹圓角的文章，這里就不再介紹圓角的常規操作，重點介紹圓角的一些特殊用法，希望對初學者有幫助。

一、延伸或修剪圖形

在一些特定的狀況下用圓角命令來修剪和延伸圖形比直接用修剪和延伸的命令更簡單。當我們需要將兩條不相交或交叉的線修剪和延伸成收尾相連狀態時，就可以用圓角命令，如下圖所示。

假如用修剪和延伸，左側兩種情況還算簡單，直接修剪掉上面多余部分就可以了，而第三種情況要先延伸再修剪，最右側的情況就麻煩了，還需要先打開延伸的邊界延伸選項后再延伸。

而用圓角就比較簡單了，只需要輸入F，回車，分別點取兩條線要保留的部分就可以了，下面就是圓角（半徑=0）后的結果。

在倒圓角的同時會(huì )對圖形進行修剪，其實這很好理解，我們對兩條收尾相連的線進行倒圓角的時候，只要圓角不為0，默認也會(huì )將多余部分修剪掉，如下圖所示。

也就是無論圓角半徑是否為0，圓角功能默認狀態下都會(huì )對線進行修剪或延伸以得到最后的效果。

圓角命令有一個修剪參數，可以倒圓角的時候設置成不修剪，設置成不修剪的時候就不會(huì )對倒圓角的線進行處理，只會(huì )加上圓角了，如下圖所示。

二、對平行線進行倒圓角

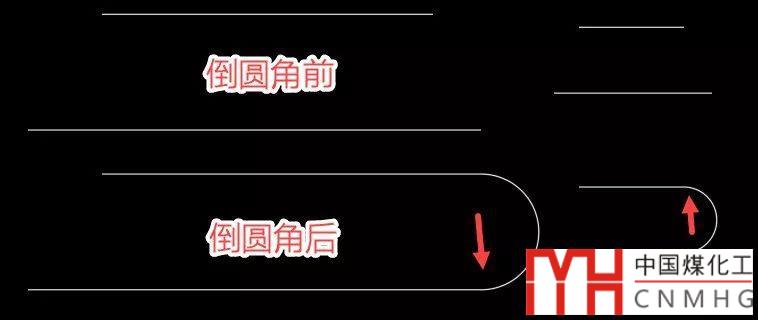

圓角功能不僅可以對交叉的線進行倒圓角，對平行線也能倒圓角，而且處理方式比較特殊：設置的圓角半徑不起作用了，會(huì )用平行線的間距作為圓角的直徑，用一個半圓將兩條平行線連接起來，如下圖所示。

圓角的位置由先拾取的直線的端點決定。

三、對多段線倒圓角

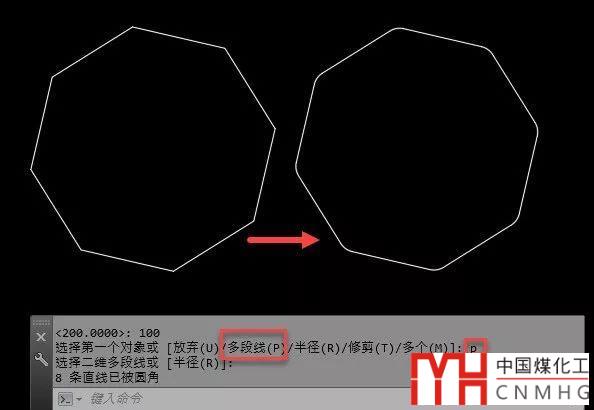

當我們對一個矩形、多邊形或不規則形狀的多段線倒圓角的時候，我們也可以通過拾取兩個邊來對其中某個角倒圓，如果需要對每個角做相同半徑的圓角，可使用圓角命令的多段線P參數，可以一次完成所有倒角，如下圖所示。

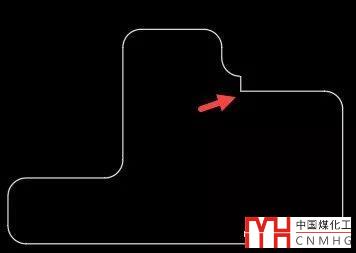

在對多段線倒圓角的時候還會(huì )對線段長度進行判斷，如果線段長度小于圓角半徑，這條線段就不會(huì )倒圓角，如下圖所示。

圓角還有多個（M）參數，讓需要對多處倒相同半徑的圓角的時候，可以使用此參數，這樣就不必重復執行圓角命令了。

圓角和倒角命令是兩個比較特殊的編輯命令，不僅可以用于二維圖形的編輯，還可以用來編輯三維模型，大家感興趣地話也可以試試。

CAD中三維模型怎么倒斜角？

在學習CAD命令的時候，首先要了解每個參數的作用，其次要了解命令在不同圖形上使用的效果，對命令的參數和變化足夠了解后，我們就會(huì )發現一些事半功倍的操作，提高我們的繪圖效率。
