Origin(Pro) Digitizer插件的應用5：Log10形式坐標軸的電子化

Origin(Pro)內置的Digitizer插件，可以用于從不同類型的圖形中讀取數據，將圖形中的數據轉換成數值，并一定程度上保證了數據的準確性。

• 對于直角坐標系下的圖形，參見如下教程：

  • Digitizer插件的應用1：散點圖的電子化
    Digitizer插件的應用2：直線圖的電子化

  •

• 對于三元圖，參見如下教程，文后有視頻操作教程：

  • Digitizer插件的應用3：三元圖（Tenary）的電子化

• 對于極坐標圖，參見如下教程：

  • Digitizer插件的應用4：極坐標圖（Polar）的電子化

• 對于Log10形式坐標軸，能不能從圖形中讀取數據能？

  • 答案是可以的。

本次教程給大家講述如何使用Digitizer插件，實現Log10形式坐標軸下圖形的電子化。

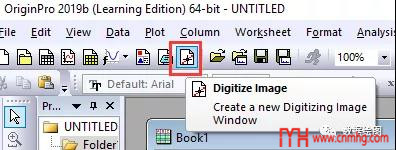

1. 打開Digitizer插件。



2. 打開要處理的圖形，本例使用的圖形中只有X軸是Log10形式的，也可以處理XY軸都是Log10形式的。

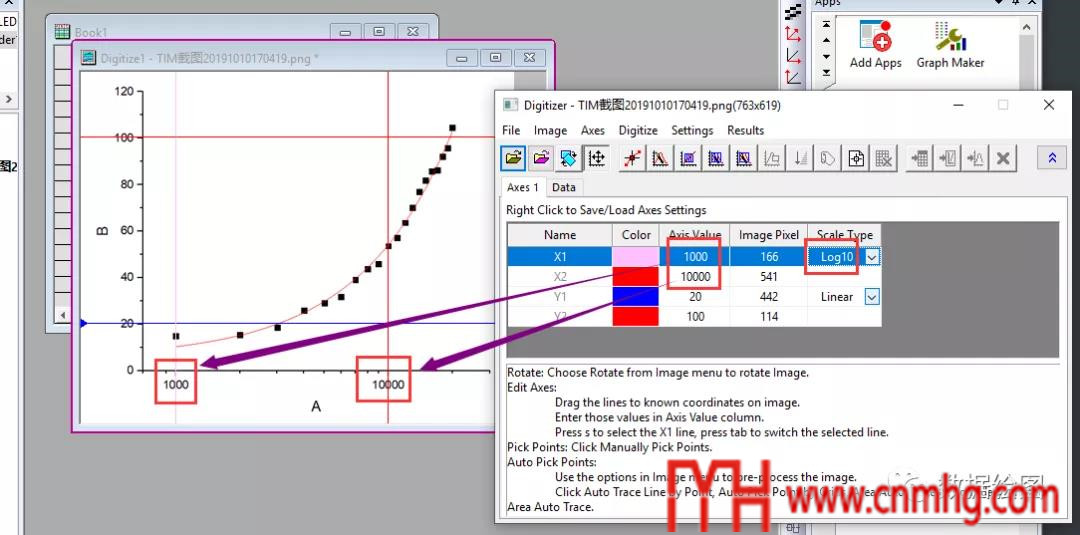

3. 參考坐標的位置及其取值，并將X軸的樣式選為Log10。

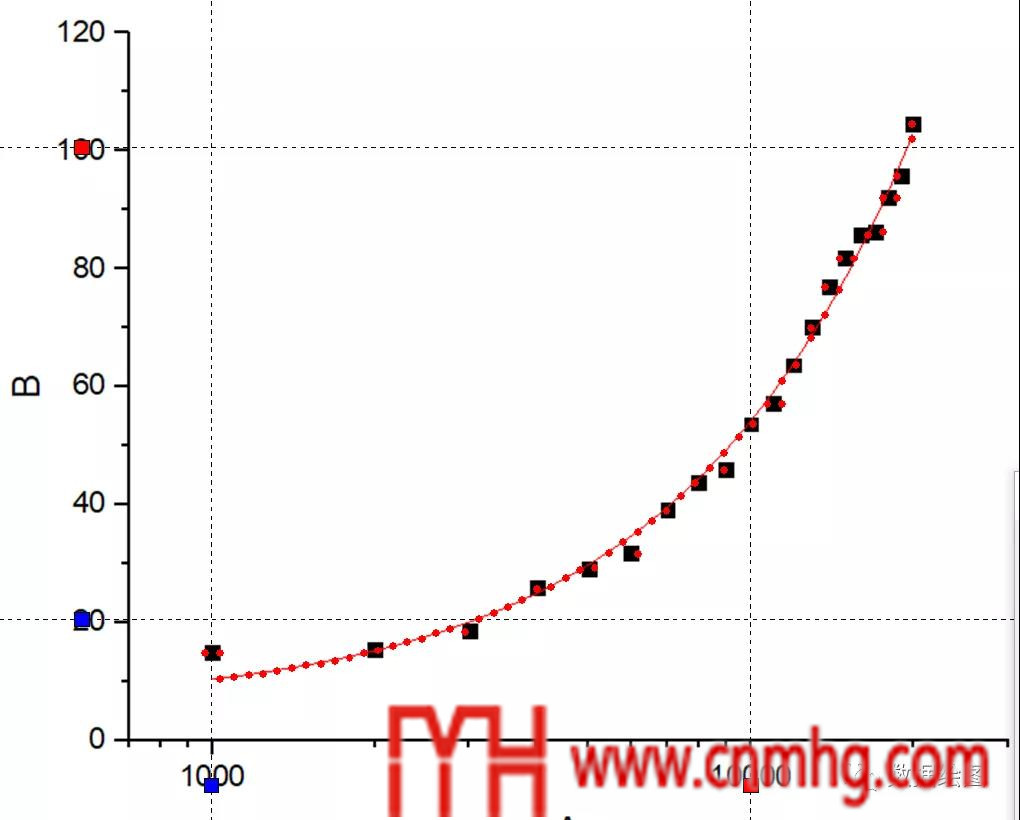

4. 讀取數據/數據電子化的方法與直角坐標系下的方法一樣，有Manually Pick Points（手動選點）和Auto Trace Line by Points、Auto Pick Points by Grids等多自動識別種方法。

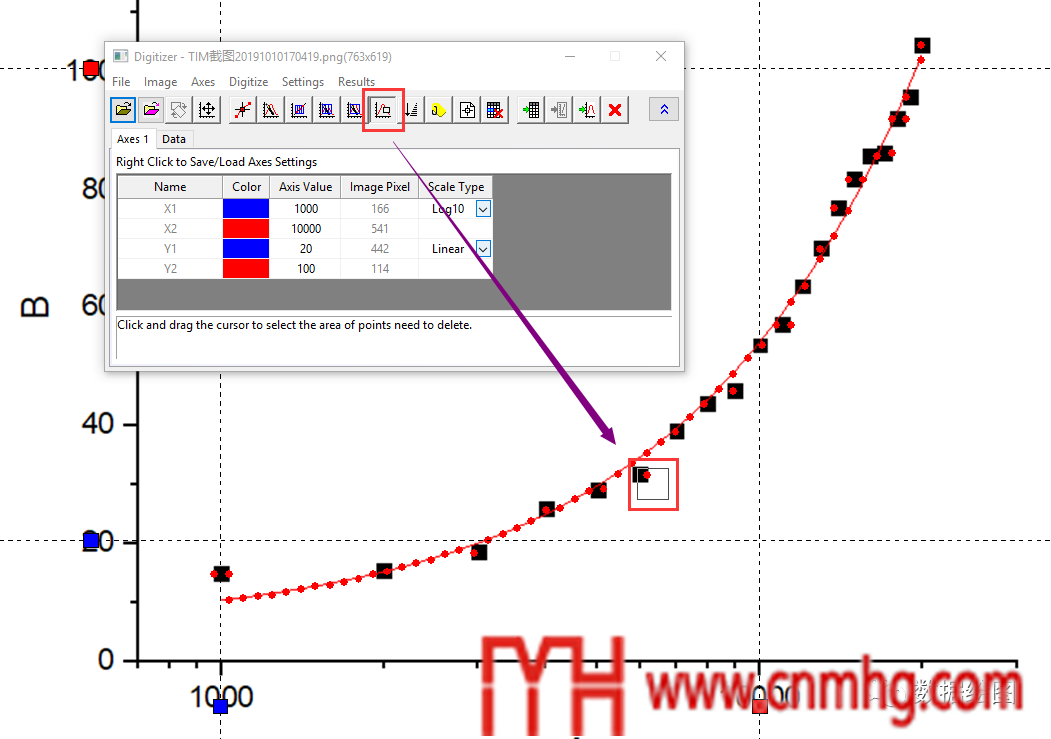

5. 對于多讀取的點，可以使用刪除工具去除。



所用軟件：OriginLab OriginPro 2019@Windows 10 pro。
