OriginPro Graph Anim插件，讓你的圖動起來（之二）

在OriginPro中，Graph Anim插件可以讓幾乎所有的圖動起來：OriginPro：Graph Anim插件，讓你的圖動起來 。

首先給大家介紹的動起來方式是逐點顯示，其中Line Plot、Scatter Chart、Bubble Chart，Radar Chart以及Polar Scatter Chart等圖形可以實現逐點顯示。

圖形繪制

• 首先繪制圖形，使用的示例數據為歷年國的GDP數據。

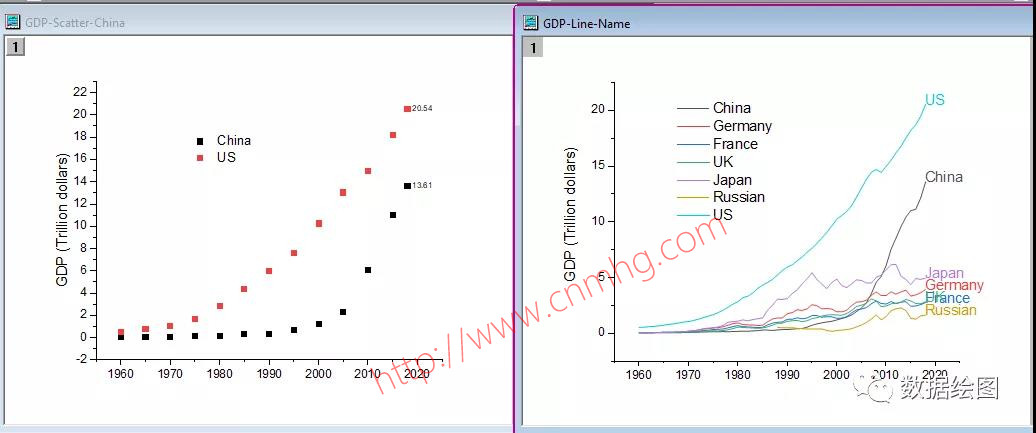

• 選中歷年數據，可以繪制Line Plot和Scatter Chart。

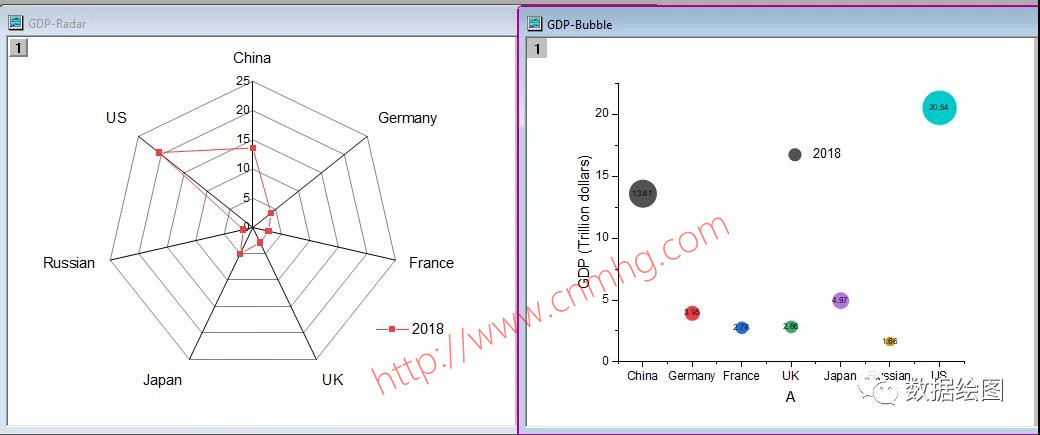

• 使用其中一年的數據，可以繪制Bubble Chart和Radar Chart。



動起來！

• 圖形繪制好后，點擊打開右側的Graph Anim，進行參數設置。如果想實現的效果是逐條曲線逐點顯示，按下圖設置Animation，特別要將Animation Order設為Sequential。

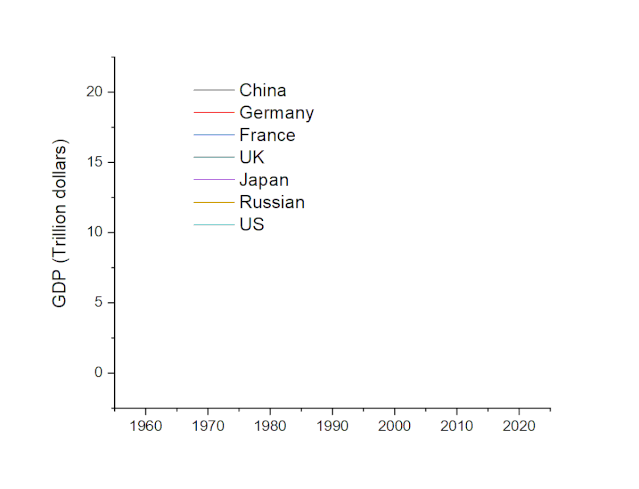

• 逐條曲線逐點顯示的效果是：

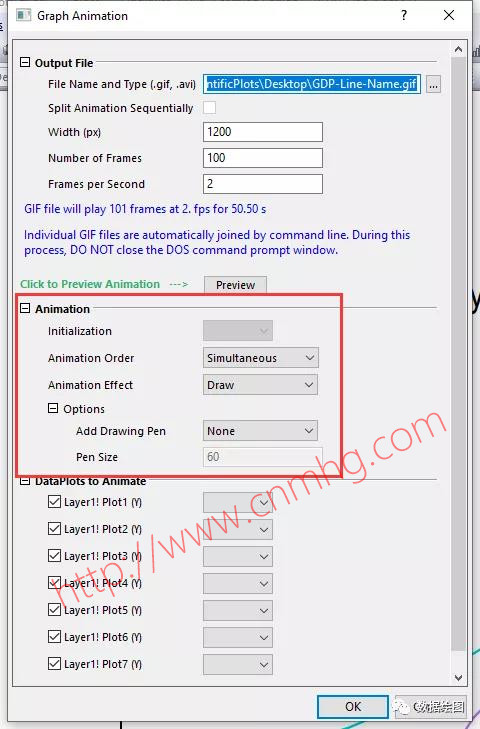

• 如果想實現的效果是所有曲線共同逐點顯示，要將Animation Order設為Simultaneous。

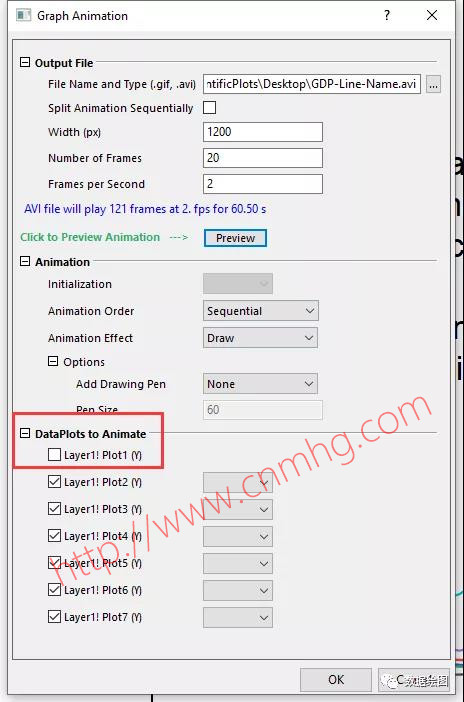

• 還可以固定某些曲線，部分曲線進行逐點顯示。將DataPlots to Animate下的某條數據的?去掉，即保持該條數據曲線保持不動，其余數據曲線進行逐點顯示。



• 固定某些曲線，部分曲線進行逐點顯示的效果是：



• 逐點顯示過程中，可以顯示畫筆，有著繪出曲線的效果。



保存動圖

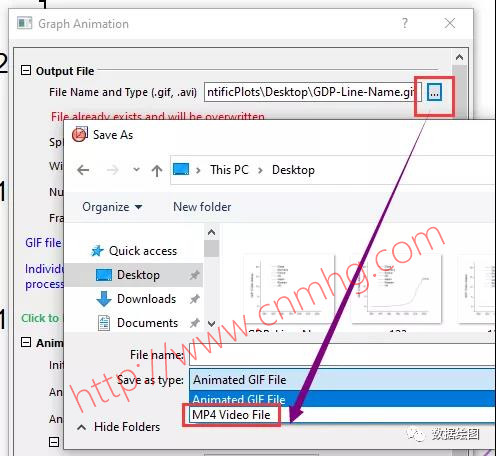

• 點擊OK后，默認存儲為gif格式的動畫。點擊File Name and Type后面的三個點，可以選擇保存為mp4視頻格式。



• 對于其他類型圖形，設置方法與Line Plot類似。

  • Scatter Chart



  • Bubble Chart

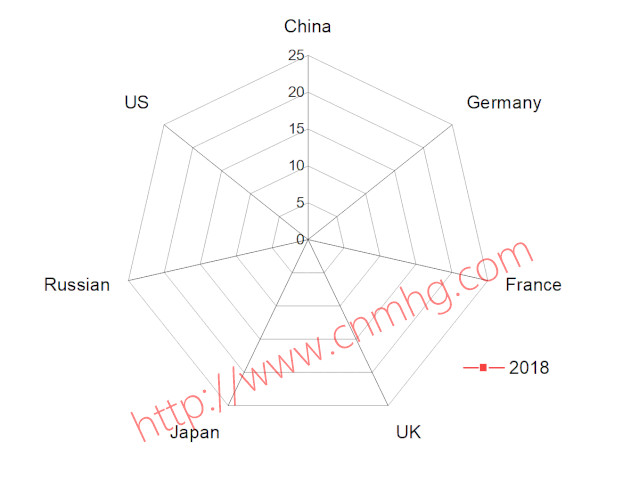

  • Radar Chart



示例文件，下載鏈接：https://pan.baidu.com/s/1InWdmSCcDzEyC-3uvtUyoA，提取碼：kxuy。
