想要提取模糊圖片中的數據點？Origin幫你搞定！

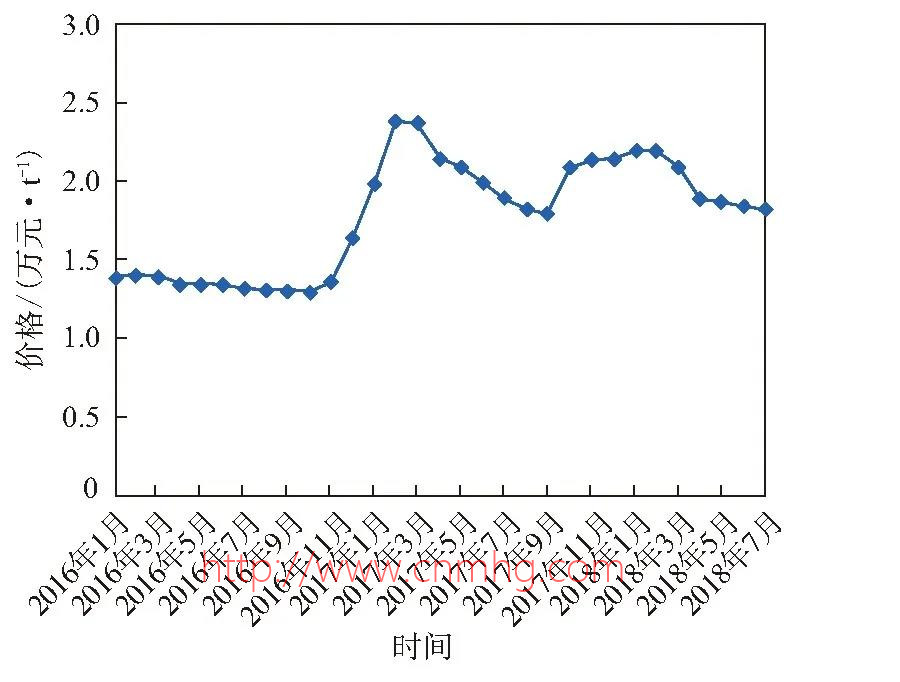

圖片可以把數據的大小、趨勢等信息直觀地展示在我們面前，尤其是PPT匯報和答辯的時候，良好的繪圖習慣可以給人以舒爽的感覺。繪圖的前提是要有數據，但很多文獻和某度的數據都是以圖片形式給出的，清晰度或者繪制方法與上下文不搭，如何才能相對客觀地把圖片中的數據信息提取出來？用尺子測量的方法，貌似初高中考幾何題還管用，但看的時候總是有很強的主觀性。Origin里面的Digitizer功能可以圓滿解決上述問題！以2016-2018年我國聚異戊二烯橡膠市場價格圖為例（數據來源：崔小明.國內外聚異戊二烯橡膠市場分析），展示具體操作步驟。

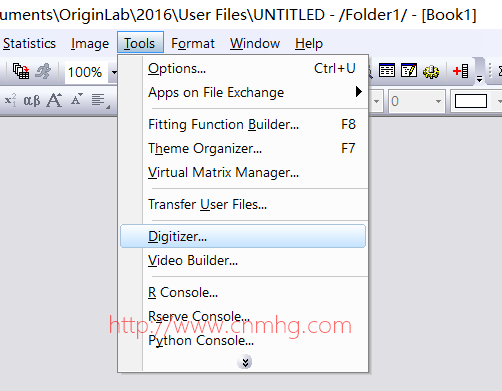

Step1：打開Tools-Digitizer對話框，進入數字轉換器模塊；

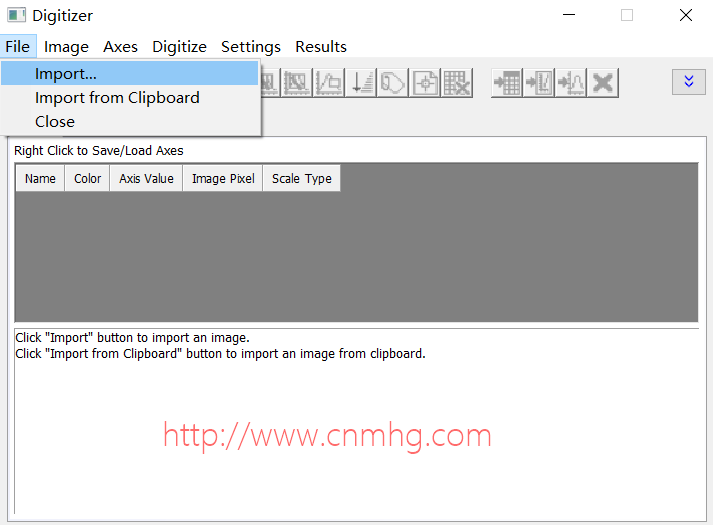

Step2：通過File-Import導入圖像，該軟件可以支持的圖像種類較多，.bmp、.gif、.jpg、.pcx、.png、.tga、.psd、.tif、.tiff、.wmf和.emf文件均可以導入打開（用來查看一些不常見格式的圖片還是可以的）；

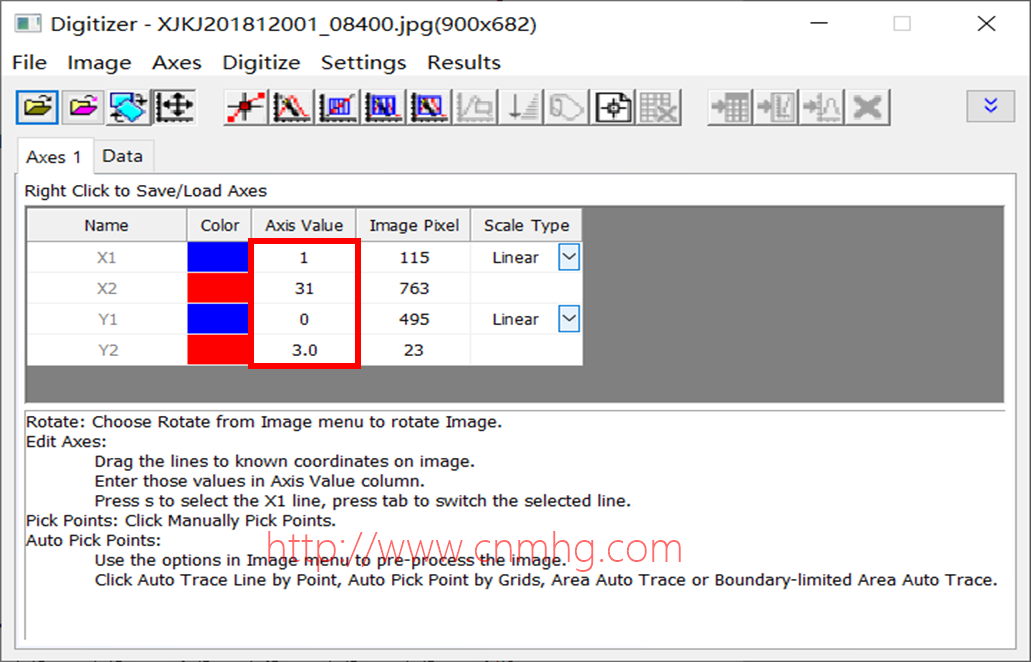

Step3：默認進入坐標軸設置界面，通過點擊拖動的方式可以調節紅線和藍線（藍為原點，紅為終點）與圖像中坐標軸重合，用來定標點的位置，然后在A(yíng)xis Values中設置坐標起點和終點代表的數據值；

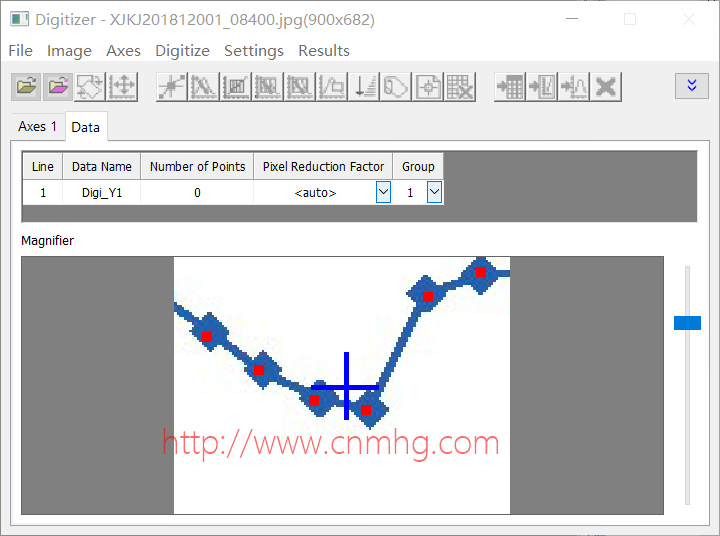

Step4：點擊Manually Pick Points（十字和紅線的按鈕），進入標點的模式，雙擊即可確定一個點位置，此時右側顯示局部放大圖，可以降低標點的主觀性；

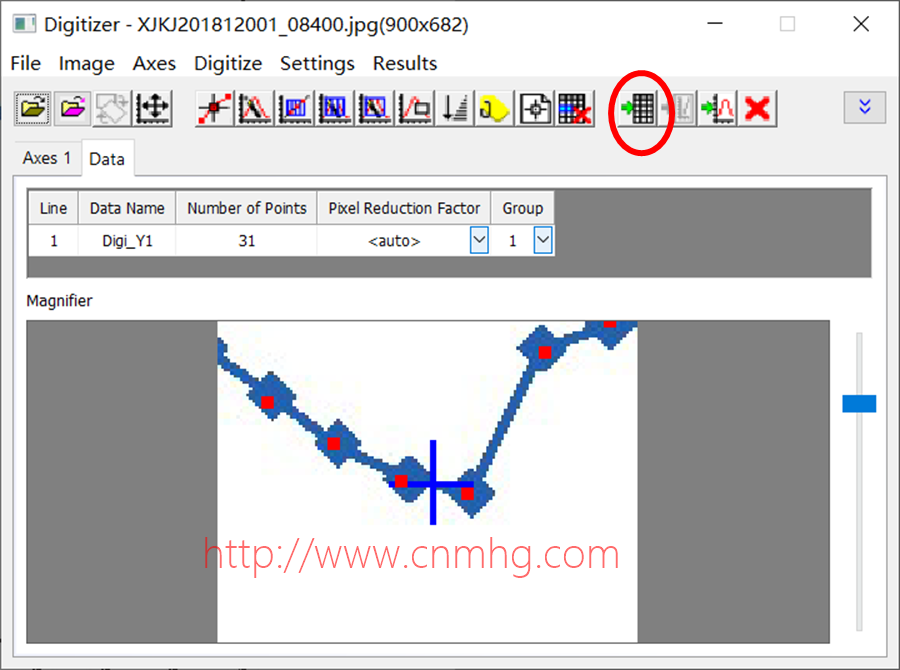

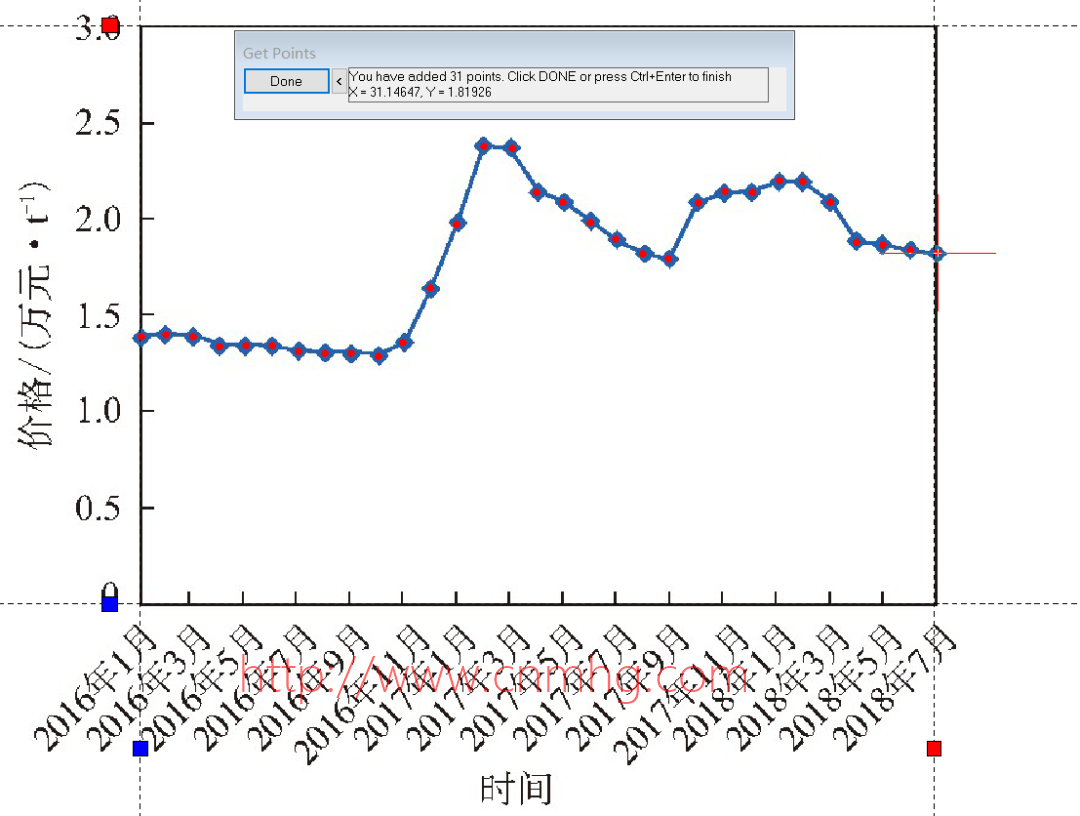

Step5：在所有點完全選中之后，點擊上方的Done按鈕即可退出標點模式，點擊下方的Go To Data按鈕，即可以將選中數據導入工作表中。
