OriginPro上下兩層不同類型的三維圖

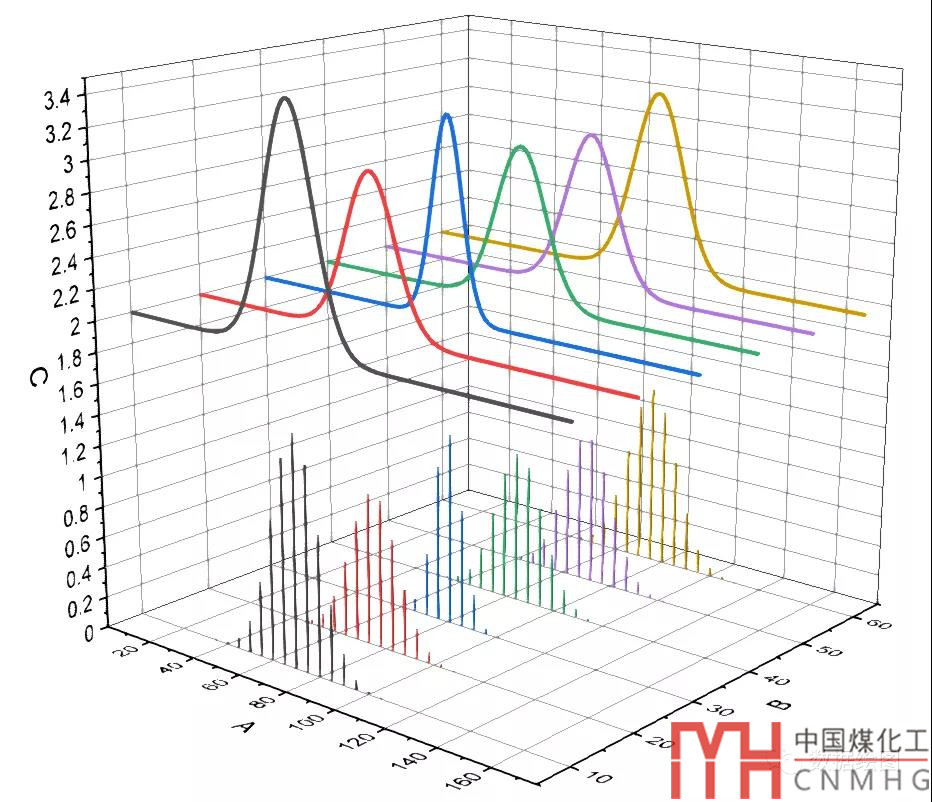

在推了 OriginPro：上下兩層的三維瀑布圖【數據繪圖】和 OriginPro：上中下三層的三維瀑布圖【數據繪圖】 后，又出難題了：能不能繪制上下兩層不同類型的三維圖？
繪圖思路
-
使用三維軌跡圖（3D Trajectory），通過

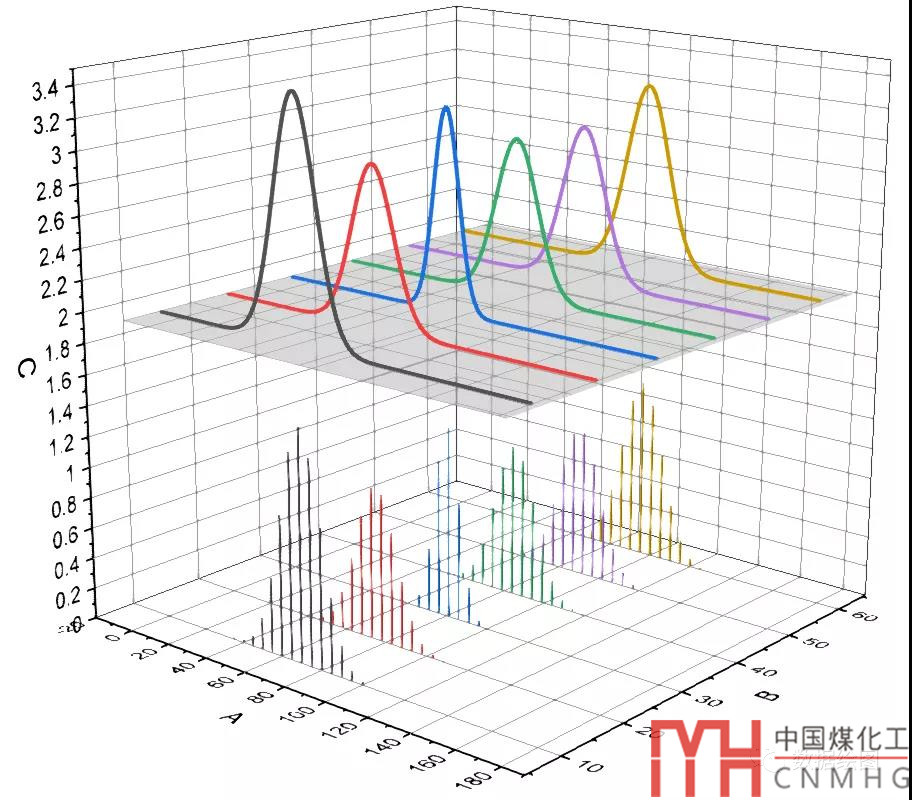

New 3D Plot來構造兩個平面（生成Matrix類型數據）或者通過三維圖形中的Plane工具，增加一個坐標平面。 -
通過修改圖形類型，來實現上下兩層不同類型的三維圖。
數據構造
-
數據的格式為
XYZC XYZC類型，第一列表示的X的取值范圍，按曲線依次重復；第二列為Y的取值；第三列為z的取值，第四列為輔助列，取值和第二列，即Y值，的規律一致，用于控制每組曲線的顏色。
-
上下兩層的數據按左右順序擺放。
-

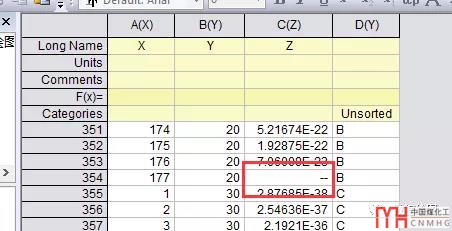

為了讓三維軌跡圖（3D Trajectory）不連接在一起，也要在每條曲線數據的最后添加
--。
圖形繪制
-
底層三維條形圖：按住
CTRL鍵，選中下層的XYZ，繪制三維條形圖（3D Bar）。
-
雙擊圖形，打開
Plot Properties對話框，切換到Pattern頁面，設置條形圖的顏色。
-
-
上層三維軌跡圖：使用

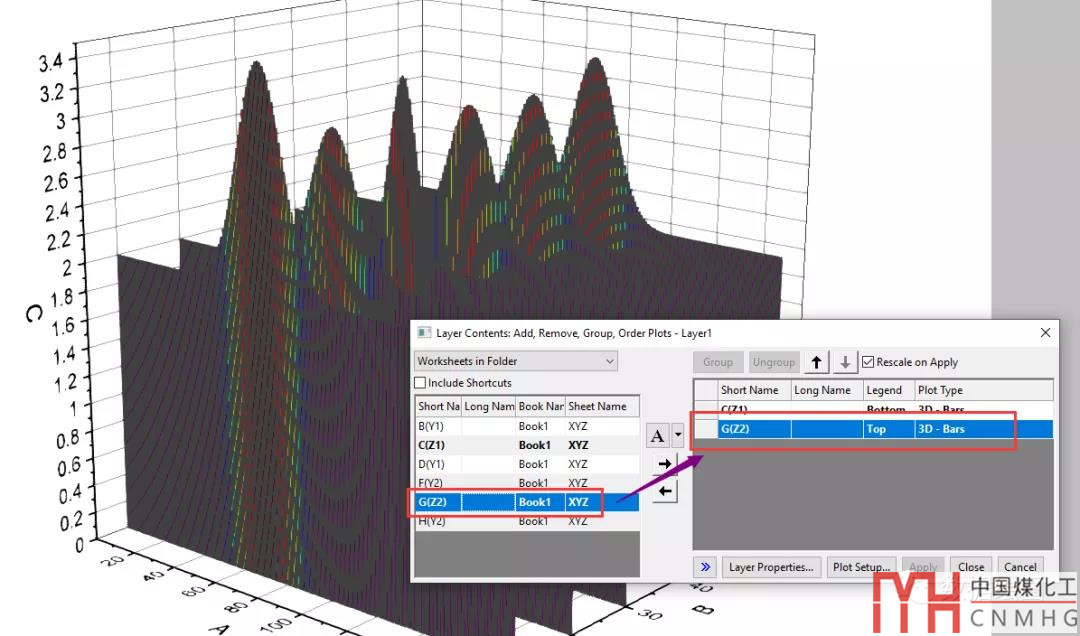

F12快捷鍵打開Layer Contents對話框，將上層數據添加到當前圖層中。
-

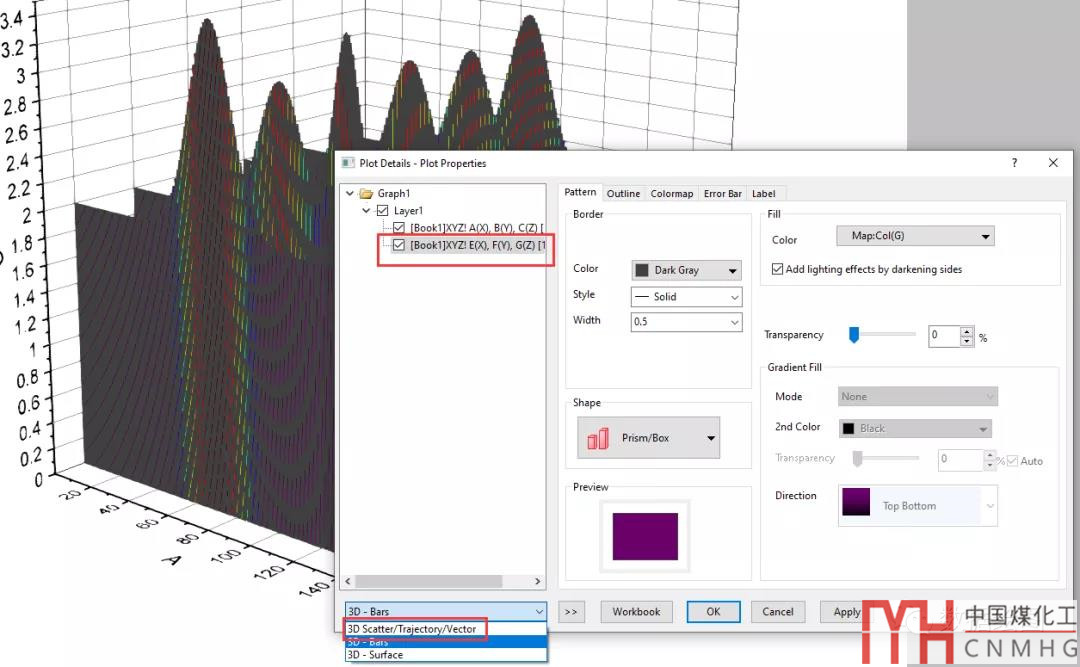

雙擊圖形，打開
Plot Properties對話框，將剛添加的圖形的格式改為三維軌跡圖（3D Trajectory）。
-
并將其格式設置為
Line，具體方法參見OriginPro：上中下三層的三維瀑布圖【數據繪圖】 。
-
-
添加額外的“坐標平面”：具體方法參見OriginPro：上中下三層的三維瀑布圖【數據繪圖】 。
-
坐標軸格式：具體方法參見OriginPro：上中下三層的三維瀑布圖【數據繪圖】 。
-
旋轉視角：具體方法參見OriginPro：上中下三層的三維瀑布圖【數據繪圖】 。

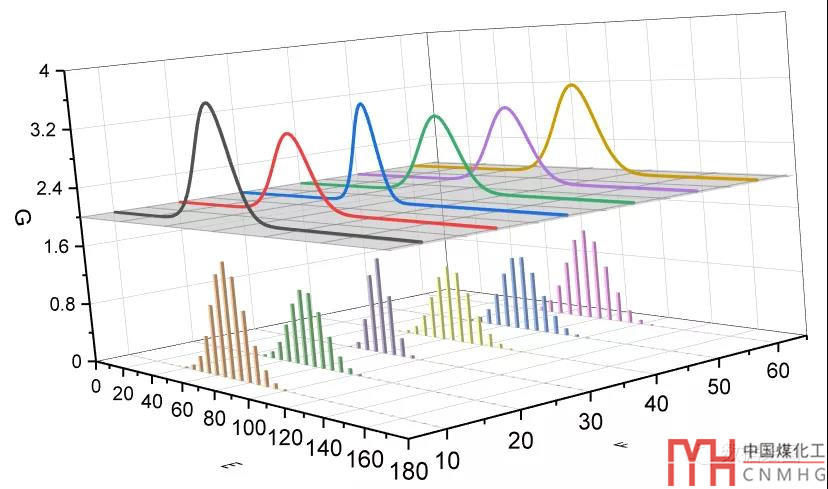

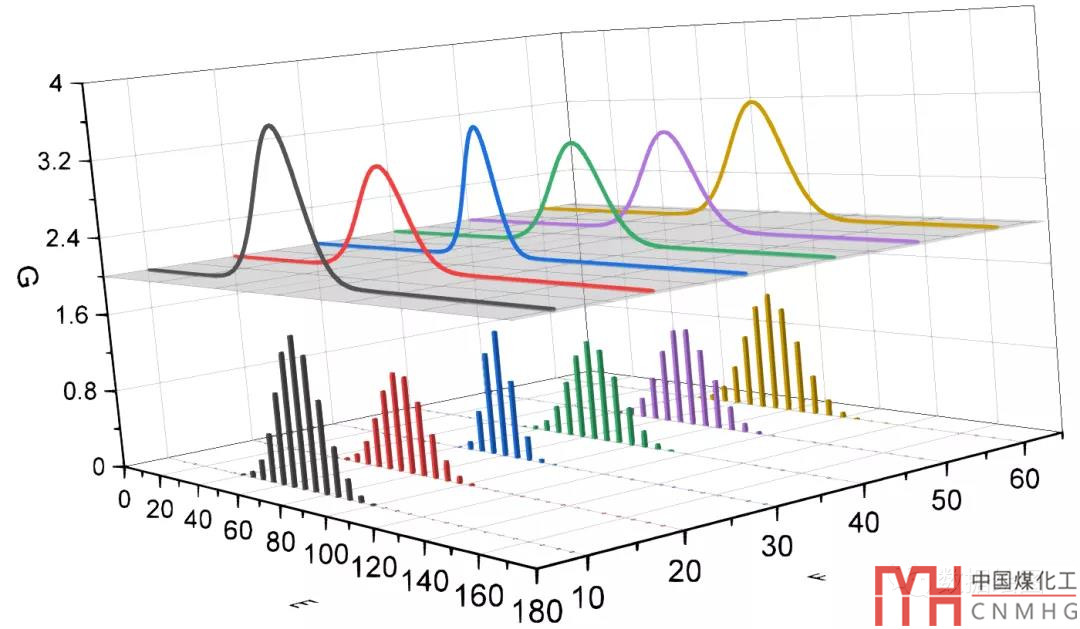

其他格式再小修一下，完工！
示例文件下載鏈接：https://pan.baidu.com/s/18arydZzbAbzFDFcDLNQu-A 提取碼：g34i
所用軟件：OriginLab OriginPro 2020b@Windows 10 pro。
