如何看CAD圖層管理器中列表區中“狀態”列

在圖層管理器中的圖層列表中，圖層名前有一列是“狀態”，能告訴我們不同的圖層分別是什么狀態。有網友問了這樣的問題：

圖層列表區中有“狀態”一欄，其作用是指示項目的類型。有圖層過濾器、正在使用的圖層、空圖層和當前圖層4種。但是我一直看不出這四種是什么東西？怎么看出來有這四種項目類型的？

首先要更正一下，圖層過濾器并不是狀態之一，而是通過設置過濾條件來控制圖層列表顯示的內容，比如默認會(huì )有兩個過濾器：全部和所有使用的圖層，如果選擇所有使用圖層，右側列表中將只顯示圖中已使用的圖層?？梢酝ㄟ^(guò)圖層狀態進行過濾，也可以自己設置各種特性，如名稱、線型等進行過濾。

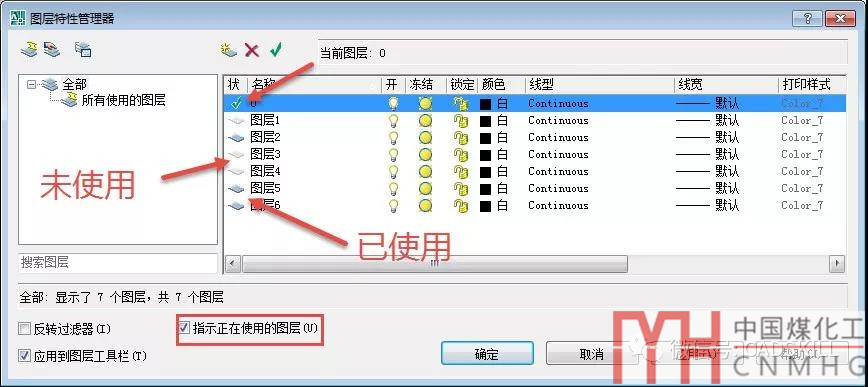

在圖層狀態列可以通過圖標簡單判斷一下圖層的狀態，在低版本CAD中只有三種狀態，當前層、已使用圖層和未使用圖層，要區分已使用和未使用圖層，必須要勾選“只是正在使用的圖層”，如下圖所示。

到了高版本，圖層的特性增加了，比如在視口內可以將圖層單獨凍結，還可以設置單獨的顏色、線型、線寬等特性，因此圖層的狀態圖標也發生了變化，而“只是正在使用的圖層”的選項也隱藏的比較深，一般人可能還真不容易找到。在圖層管理器右上角有一個設置按鈕，打開圖層設置對話框后才能找到這個選項，如下圖所示。

圖層設置除了圖層對話框選項的一些設置外，如是否指示正在使用的圖層、視口替代背景顏色、圖層工具欄是否使用過濾器以外，還有新圖層通知（未協調圖層）、圖層褪色和圖層隔離選項的設置。CAD提示存在未協調圖層是怎么回事？應該如何解決？
CAD中如何控制外部參照、鎖定圖層等圖形的褪色度
圖層隔離什么意思？怎么使用？

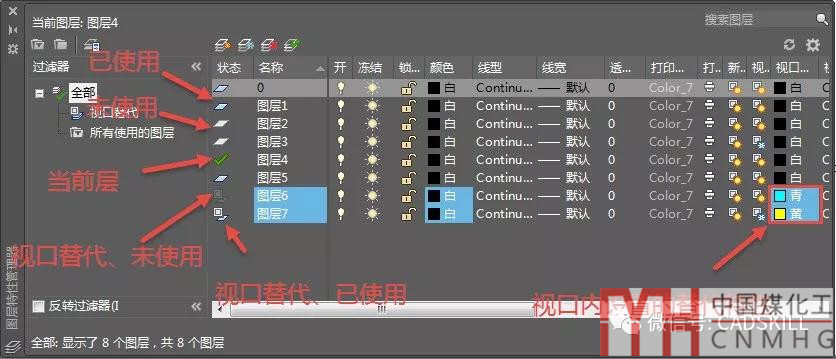

在CAD高版本，如果在布局空間視口沒有設置圖層的視口替代特性，在模型空間、布局空間、布局空間視口內圖層的狀態是相同的，只有當前圖層，已使用和未使用三種狀態，如果布局某個視口設置了替代特性或進入了設置替代特性的視口，圖層就會(huì )出現五種狀態，如下圖所示。

設置視口替代的圖層不僅圖層狀態會(huì )顯示不同圖標，圖層名和替代參數還會(huì )顯示藍色的背景色，這個顏色也是可以在圖層設置對話框中修改的。

CAD圖層名稱帶藍色底色是怎么回事？

通過狀態列的圖標我們可以了解圖層是否被使用，是否設置了替代參數，但這里面有一個例外，就是0層，0層是所有圖紙都必須要的圖層，即使沒有在0層繪制任何圖形，也會(huì )顯示已使用狀態，也是無法刪除和改名的。
