為什么CAD有時候偏移結果跟我想象得不一樣甚至無法偏移？

在CAD中偏移時，有時選擇的線看上去也沒有什么特別的，甚至在A(yíng)UTOCAD里設置完偏移距離后都可以看到偏移的預覽效果，如下圖所示。

但確定方向后卻沒有偏移成功，命令行提示無法偏移該對象，如下圖所示。

為什么會(huì )這樣呢？到底什么樣的線無法偏移呢？

CAD偏移O命令的使用技巧

偏移處理比較復雜，當被偏移的是一條復雜的多段線或樣條線，偏移并不是簡單將圖形向一側平行復制或縮放，還包括很多細節的處理，比如局部的修剪和延伸，細節的退化處理等，如下圖所示。

偏移針對一些特殊圖形設置了一些特定規則，這些規則不能說是否正確，例如你畫一條8字形的多段線或樣條前，你對外偏移或對內偏移，得到的結果能是你沒有想到的，而且可能不同的CAD版本結果還不完全一樣，2018版的結果如下圖所示。

選擇內外，發現偏移后的線都在里面，跟大家想象得不一樣吧。

如果上面的線稍微變化一下，就可能出現無法偏移的情況，比如8字的某一個環的尺寸少一點，而偏移的距離設置得比較大的時候，就會(huì )出現無法偏移的情況下，如下圖所示。

在這種情況下，向外偏移時應該是在上面的三角形向內偏移，但由于偏移的距離大于上面三角形的各邊尺寸，因此無法進行偏移。

有些圖形并不是明顯的8字形，但因為繪制不精確，可能局部有非常細小的自交叉現象，也可能導致出現類似的問題。

還有一種情況，就是圖形看上去是連續封閉且放大后也沒有看到哪個頂點有類似的自交叉現象出現，但仍無法偏移，有網友前兩天就發過來一張這樣的圖，是一條帶寬度的多段線，看上去很正常，但就是無法偏移。我先將多段線的寬度設置為0，然后依次查看頂點的位置，最后發現頂點15在頂點和頂點14中間，也就是圖形出現了一段重疊，如下圖所示。

也就是這條多段線中間一段是折返重疊的，頂點14到頂點15這段是多余的，這種情況，其實跟多段線自交叉類似，而且這種情況下，我無論向內或向外，都無法正常偏移。

解決辦法：

其實最難的地方是要找出問題的點，因為自相交和折疊通常都不明顯，否則一眼就看出來了。為了方便觀察，最好先將多段線寬度設置為0，然后選中多段線并打開特性面板，找到頂點編號的參數，單擊后面的上下箭頭，依次查看頂點的位置，如果頂點出現一直向前但突然又向后的情況，就可以放大仔細觀察一下，有問題的地方通常頂點會(huì )離的比較近，盡量放大確認問題。

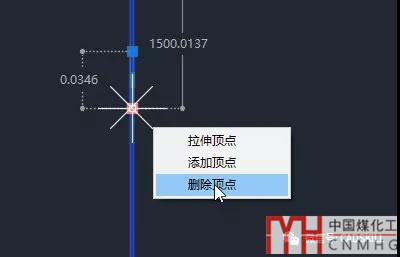

如果確實發現了交叉和重疊的現象，需要看前后的線段的狀況進行處理，可以手動將頂點調整成順序排列不交叉的狀況，也可以選擇多余的頂點刪除，比如說上面這張圖，可以選擇刪除頂點14和15，因為頂點15后連接的是圓弧，14前后都是直線，刪除14不會(huì )影響多段線的形狀，同時可以解決重疊的問題，因此可以選中頂點14，刪除頂點，如下圖所示。

可以看到兩個頂點之間的距離只有0.0346，在不放大的情況下，這兩個頂點就是重合的，根本看不出來。

刪除頂點后，然后就可以正常偏移了，如下圖所示。

如果覺得找起來太麻煩，可以先試著用消除重現OVERKILL命令處理一下，AUTOCAD的消除重現功能是可以消除類似的重疊線的。CAD繪圖時圖形重合或重疊怎么辦？
CAD為什么不能填充？
為什么CAD填充沒有面積特性?

如果圖形有類似異常，不僅偏移會(huì )有問題，填充有時也會(huì )有問題。如果想不出現這個問題，繪圖時候必須要精確，等偏移不了再去找問題就麻煩了。
