CAD如何鏈接EXCEL表格？外部參照管理器中的EXCEL鏈接為什么刪除不了？

之前有網友問了這樣一個問題，他拿到一張圖紙，打開外部參照管理器，發現管理器中有一些EXCEL文件參照，因為沒有相關的EXCEL文件，想刪除卻刪除不了，如下圖所示。

這些EXCEL表怎么加進去的？加進去的目的是什么？如何刪除？

EXCEL參照的添加方式其實之前的文章中簡單介紹過，只是沒有介紹得特別詳細，也沒有提到外部參照管理器。CAD中怎么創(chuàng )建表格（TABLE）？CAD表格相關操作簡介
如何把EXCEL表格導入到CAD中？

EXCEL參照是什么？

高版本CAD的外部參照XREF管理器可以管理CAD圖紙中插入的各種其他文件，常用的是DWG圖紙的外部參照，還有光柵圖像參照，還有PDFDGNDWF等各種參考底圖，這些文件都可以用ATTACH命令插入，不過EXCEL表格不行。

EXCEL參照是通過數據鏈接DATALINK命令加到CAD文件里的，EXCEL數據鏈接生成的表格跟EXCEL表格是關聯的，如果修改EXCEL表格后保存，CAD中的鏈接的表格也會(huì )關聯更新。

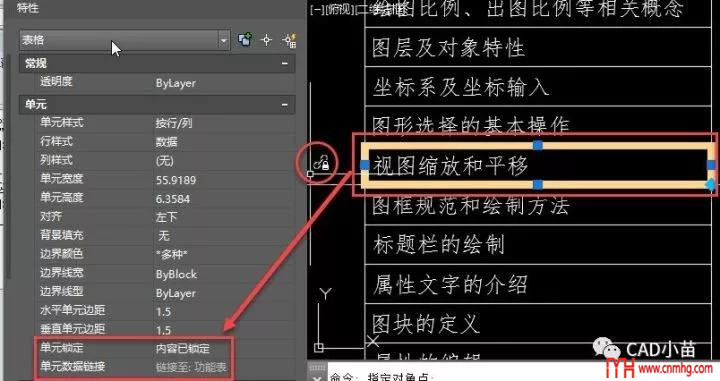

如果CAD圖中的表格是用EXCEL數據鏈接創(chuàng )建的，單元格數據被鎖定，無法編輯，會(huì )跟隨EXCEL源文件更新。當EXCEL表格的源文件找不到的時候，EXCEL表格仍可以顯示，但無法更新了，如下圖所示。

創(chuàng )建數據鏈接后不插入表格，或者利用數據鏈接生成的表格被刪除，數據鏈接在參照管理器中仍可以看到，而且可以看到EXCEL源文件是否被找到，但在參照管理器里無法刪除EXCEL參照，在現在的版本的參照管理器里顯示為數據鏈接，反倒看不出來是EXCEL表了，如下圖所示。

如果鏈接的EXCEL文件能找到，但并未作為表格插入到圖紙中，則會(huì )顯示為“未參照”狀態。

如何創(chuàng )建和刪除EXCEL數據鏈接？

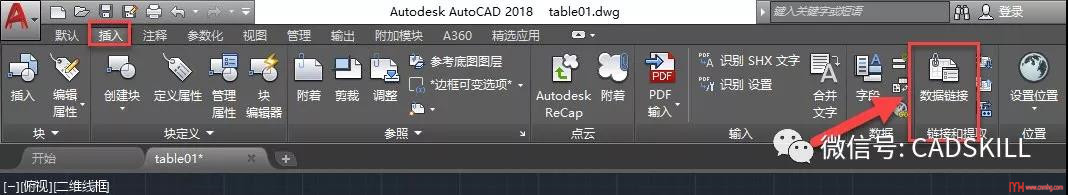

創(chuàng )建數據鏈接的命令是DATALINK，可以在“工具”菜單里找到“數據鏈接管理”，或者在高版本的插入面板中找到插入數據鏈接的命令，如下圖所示。

然后再打開的的數據鏈接管理器里就可以創(chuàng )建或刪除數據鏈接。選中已有的EXCEL鏈接后，單擊鼠標右鍵，就可以編輯、重命令、打開EXCEL文件，還可以刪除此鏈接，如下圖所示。

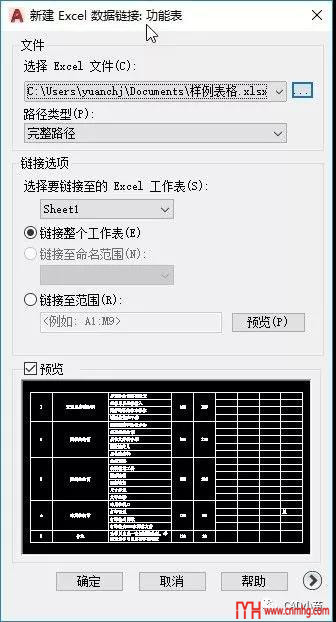

單擊“創(chuàng )建新的EXCEL數據鏈接”就會(huì )彈出一個對話框讓我們輸入鏈接名，這個名字不一定和EXCEL表格文件名完全相同，但為了更容易了解鏈接數據的內容，建議名字跟EXCEL文件名類似或關聯，然后再彈出的對話框中點按鈕選擇一個EXCEL文件就好了，如下圖所示。

創(chuàng )建表格的時候直接鏈接EXCEL表格

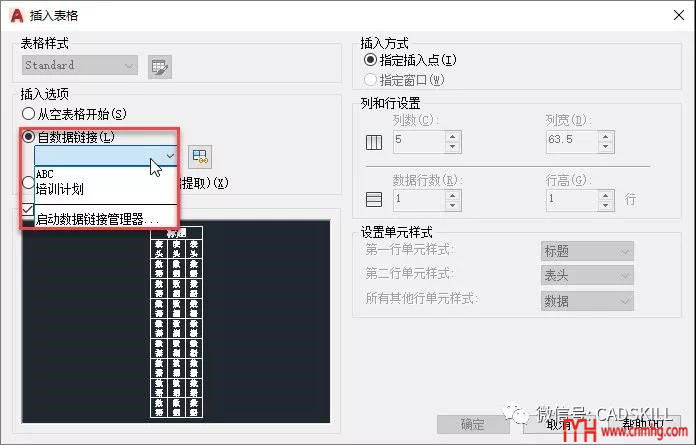

我們可以先創(chuàng )建EXCEL鏈接，然后在創(chuàng )建表格的時候選擇一創(chuàng )建的數據鏈接，如下圖所示。

當然也可以在列表中選擇“啟動數據鏈接管理器”或單擊后面的數據鏈接按鈕來添加數據鏈接，如下圖所示。

然后操作步驟就跟數據鏈接管理器一樣，選擇一個EXCEL表格文件后，就可以直接將表格插入到CAD圖紙中，如下圖所示。示。

設置完后單擊確定按鈕，我們就添加了一個EXCEL數據鏈接，我們單擊確定就可以將表格插入到圖中，如下圖所示。

這樣插入的表格跟選擇性粘貼的效果一樣，但實際卻有很大差別，表格的數據跟EXCEL原文件是關聯的，如果修改EXCEL文件，CAD中的表格會(huì )跟隨變化。而在CAD中無法直接修改單元格類內容。

CAD的參照管理器在低版本只顯示插入的DWG參照，但后來外部參照管理器越來越強大，可以顯示所有插入的外部文件，包括圖形、EXCEL數據鏈接以及插入的DWFPDFDGN等各種參考底圖，大部分引用的數據可以在外部參照管理器里直接進行拆離。只是EXCEL數據鏈接有些特殊，它既跟EXCEL文件關聯，又可能與圖中的TABLE表格關聯，在外部參照管理器里無法直接刪除或拆離，還只能在數據鏈接管理器里刪除。
