BIM技術在光伏建筑一體化設計中的運用

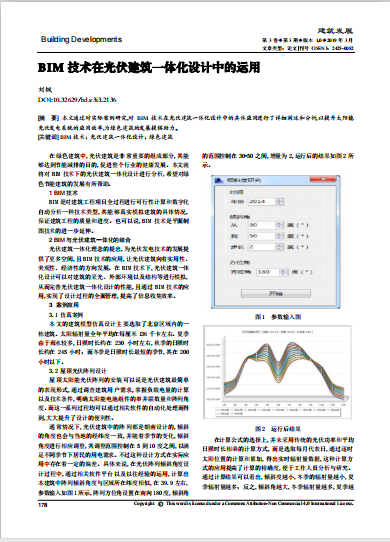

附件大?。?.48MB所屬分類：BIM資料分享會(huì )員：芳華分享時間：2021-12-08最后更新：資源簡介/截圖：本文通過對實際案例研究,對 技術在中的具體應用進行了詳細闡述和分析,以提升太陽能光伏發電系統的應用效率,為的發展提供助力。在綠色建筑中,是非常重要的組成部分,其能夠達到節能減排的目的,促進整個行業的健康發展。本文就將對 BIM 技術下的光伏建筑一體化設計進行分析,希望對綠色節能建筑的發展有所幫助。 1 BIM 技術 BIM 是對建筑工程項目全過程進行可行性計算和數字化自動分析一種技術類型,其能夠真實模擬建筑的具體情況,保證建筑工程的質量和進度。也可以說,BIM 技術是平面制圖技術的進一步延伸。 2 BIM 與光伏建筑一體化的結合 光伏建筑一體化理念的提出,為光伏發電技術的發展提供了更多空間,且 BIM 技術的應用,讓光伏建筑向著實用性、美觀性、經濟性的方向發展。在 BIM 技術下,光伏建筑一體化設計可以對建筑的采光、外部環境以及結構等進行模擬,從而完善光伏建筑一體化設計的性能,且通過 BIM 技術的應用,實現了設計過程的全面管理,提高了信息收集效率。 3 案例應用 3.1 仿真案例 本文的建筑模型仿真設計主要選取了北京區域內的一棟建筑。太陽輻射量全年平均在每厘米 136 千卡左右。夏季由于雨水較多,日照時長約在 230 小時左右,秋季的日照時長約在 245 小時；而冬季是日照時長最短的季節,其在 200小時以下。 3.2 屋頂光伏陣列設計 屋頂太陽能光伏陣列的安裝可以說是光伏建筑最簡單的表現形式,通過調查建筑用戶需求,掌握負載電量的計算以及技術條件,明確太陽能電池組件的串并聯數量和陣列角度。而這一系列過程均可以通過相關軟件的自動化處理而得到,大大提升了設計的便利性。 通常情況下,光伏建筑中的陣列都是朝南設計的,傾斜的角度也會(huì )與當地的經緯度一致,并隨著季節的變化,傾斜角度進行相應調整,其調整范圍控制在 5 到 10 度之間,以滿足不同季節下居民的用電需求。不過這種設計方式在實際應用中存在著一定的偏差。具體來說,在光伏陣列傾斜角度設計過程中,通過相關軟件平臺以及以往經驗的運用,計算出本建筑中陣列傾斜角度與區域所在緯度相似,在 39.9 左右,參數輸入如圖 1 所示,陣列方位角設置在南向 180 度,傾斜角的范圍控制在 30-50 之間,增量為 2,運行后的結果如圖 2 所示。在計算公式的選擇上,并未采用傳統的光伏功率和平均日照時長相乘的計算方式,而是選取每月代表日,通過逐時太陽位置的計算和累加,得出實時輻射量數據,這種計算方式的應用提高了計算的精確度,便于工作人員分析與研究。通過計算結果可以看出,傾斜度越小,冬季的輻射量越小,夏季輻射量越多；反之,傾斜角越大,冬季輻射量越多,夏季越少。
