BIM機電綜合管線深化設計方法培訓PPT

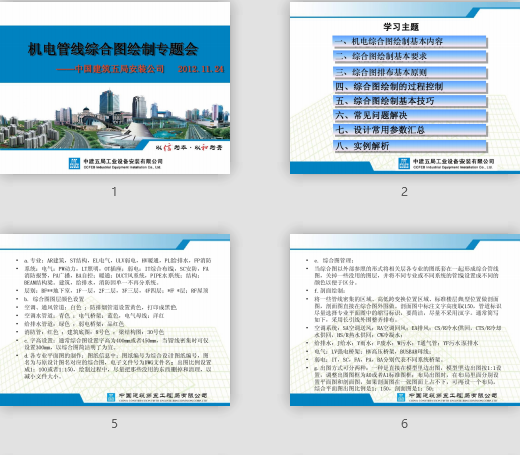

附件大?。?.92MB所屬分類：BIM資料分享會(huì )員：芳華分享時間：2021-12-17最后更新：資源簡介/截圖：內容摘要：學習主題 基本內容 二、綜合圖繪制基本要求 三、綜合圖排布基本原則 四、綜合圖繪制的過程控制 五、綜合圖繪制基本技巧 六、常見問題解決 七、設計常用參數匯總 八、實例解析一、繪制基本內容 (1)綜合圖內容劃分 ·通常，從專業上分：一份完整的圖包括空調風專業圖、空調水專業圖、防排煙專業圖；強電專業圖（包括動力，照明），弱電專業圖(電視電話，綜合布線)；給排水專業圖；部分項目還有工藝專業（包括壓縮空氣，真空，氮氣系統) 從內容上分：一份完整綜合圖包括：綜合管線平面圖，圖例，施工說明，剖面圖，大樣圖。(2)制定繪圖標準·a.專業：AR建筑，ST結構，EL電氣，ULV弱電，HV暖通，PL給排水，FP消防 ·系統：電氣：PW動力，LT照明，OT插座；弱電：IT綜合布線，SC安防，FA消防報警，PA廣播，BA自控；暖通：DUCT風系統，PIPE水系統；結構：BEAM結構梁。建筑，給排水，消防因單一不再分系統。 ·層別：BF**地下室，1F一層，2F二層，3F三層，4F四層；F*層；RF屋頂 ·b.綜合圖圖層顏色設置 ·空調、通風管道：白色；防排煙管道設置黃色，打印成黑色 空調水管道：青色；電氣橋架：藍色，電氣母線：洋紅 給排水管道：綠色；弱電橋架：品紅色 消防管：紅色；建筑底圖：8號色：梁結構圖：30號色 c.字高設置：通常綜合圖設置字高為400mm或者450mm,當管線密集時可僅設置300mm,以綜合圖簡潔明了為宜。 d.各專業平面圖的制作：圖紙信息中：圖紙編號為綜合設計圖紙編號，圖名為與原設計圖名對應的綜合圖，電子文件號為DWG文件名；出圖比例設置成1：100或者1：150，繪制過程中，盡量把那些沒用的東西刪掉和清理，以減小文件大小?！.綜合圖管理： ·當綜合圖以外部參照的形式將相關層各專業的圖紙套在一起形成綜合管線圖，關掉一些沒用的層，并將不同專業或不同系統的管線設置成不同的顏色以便于區分。 ·f.剖面繪制： ·將一些管線密集的區域、高低跨變換位置區域、標準樓層典型位置做剖面圖，剖面圖直接在綜合圖外圍做。剖面圖中標注文字高度取150，管道標識盡量選擇專業平面圖中的縮寫標識，要簡潔，盡量不采用漢字。通常簡寫如下，采用長引線外圍整齊排布。 空調系統：SA空調送風；RA空調回風；EA排風；CS/R冷水供回，CTS/R冷卻水供回，HS/R熱水供回；CW冷凝水； 給排水：J給水；Y雨水；F廢水；W污水；T通氣管；YF污水泵排水 電氣：LV強電橋架；HV高壓橋架，BUSBAR母線； 弱電：IT,SC,FA,PA,BA分別代表不同系統橋架。 g.出圖方式可分兩種：一種是直接在模型里邊出圖，模型里邊出圖按1：1設置，調整出圖圖框為A0或者A1標準圖框；布局出圖時，在布局里面分別設置平面圖和剖面圖，如果剖面圖在一張圖面上占不下，可再設一個布局。綜合平面圖出圖比例是1：150，剖面圖是1：50；·五.做綜合圖時不要僅圍繞某一個專業去考慮問題，要綜合統一考慮，一個重要的考慮因素就是從成本角度去考慮管線布置走向。 i.繪制過程中注意：注意管道壁厚和保溫厚度；注意無壓排水管的坡度；注意支吊架的高度；凈空要求：包括支吊架、保溫厚度、龍骨高度 二、綜合圖繪制基本要求 1.對建筑物內的機電管線進行最佳排位，最大程度減少管道所占空間，提高天花的吊頂高度。要求我們具備空間意識，對凈高尤其重視。凈高計算時，要按層高-梁高=凈高。計算機電凈高時，有其注意扣除地面裝飾完成面及管線支吊架占據空間，尤其是在前期復核酒店走廊，大堂等對標高嚴格要求而且管線較多區域的機電凈標高時，更加需要重視。通常，設計會(huì )提供梁下700左右空間作為機電管線布置空間，可以根據現場管線實際進行調整。 .繪制過程考慮工藝的安裝美觀性。繪制過程需從整體出發，繪制過程中遵循平衡、分散原則。避免管線過分集中，或者機電管線空間浪費。 ③.綜合圖繪制中必要的剖面補充。有效地避免了機電管線在平面、立面上的交叉和沖突，以保證施工的順利進行，節約工程成本。通常繪制過程中，在密集點處繪制機電綜合剖面圖，詳述密集處管道如何排布。
