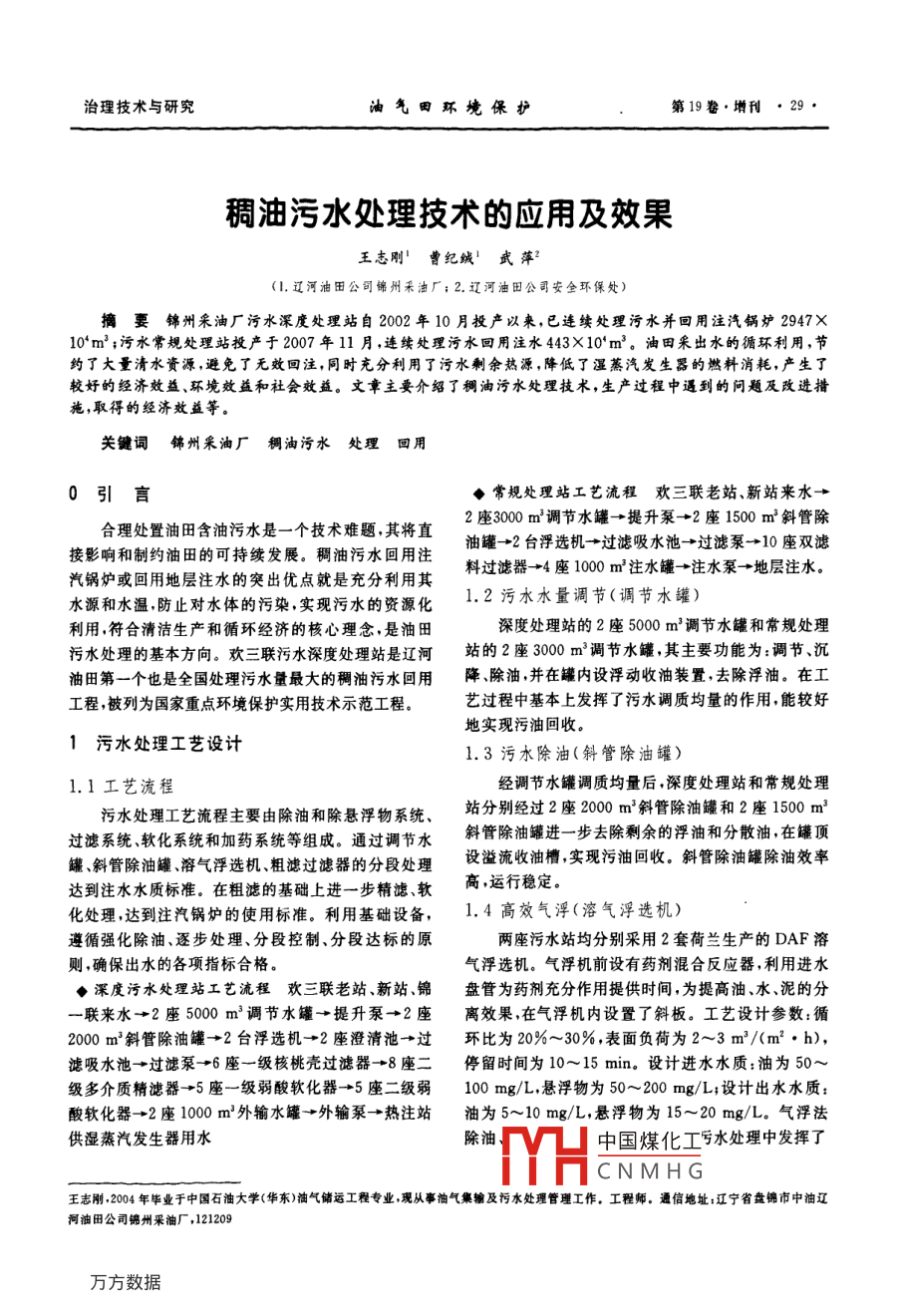

稠油污水處理技術的應用及效果

治理技術與研究油氣田環境保護第19卷，增刊●29.稠油污水處理技術的應用及效果王志剛’曹紀絨'武萍?(1.遼河油田公司錦州采油廠; 2.遼河油田公司安全環保處)摘妻錦州采油廠污水深度處理站自2002年10月投產以來,已連續處理污水并回用注汽鍋爐2947X10'm' ;污水常規處理站投產于2007年11月,連續處理污水回用注水443X10'm'.油田采出水的循環利用,節約了大量清水資源,避免了無效回注,同時充分利用了污水剩余熱源,降低了濕蒸汽發生器的燃料消耗,產生了較好的經濟效益.環境效益和社會(huì )效益。文章主要介紹了稠油污水處理技術,生產過程中遇到的問題及改進措施,取得的經濟效益等。關鍵詞錦州采油廠 稠油污水處理回用0引言◆常規處理站工藝流程 歡三聯老站、新站來水→合理處置油田含油污水是-一個技術難題,其將直2座3000 m'調節水罐-→ 提升泵→2座1500 m'斜管除接影響和制約油田的可持續發展。稠油污水回用注油罐-→2臺浮選機→過濾吸水池→過濾泵→10座雙濾汽鍋爐或回用地層注水的突出優點就是充分利用其料過濾器→4座1000 m?注水罐-→注水泵+地層注水。水源和水溫，防止對水體的污染，實現污水的資源化1.2污水水量調節(調節水罐)利用,符合清潔生產和循環經濟的核心理念,是油田深度處理站的2座5000 m'調節水罐和常規處理污水處理的基本方向。歡三聯污水深度處理站是遼河站的2座3000 m'調節水罐,其主要功能為:調節、沉油田第一個也是全國處理污水量最大的稠油污水回用降、除油,并在罐內設浮動收油裝置,去除浮油。在工工程,被列為國家重點環境保護實用技術示范工程。藝過程中基本上發揮了污水調質均量的作用，能較好地實現污油回收。1污水處理工藝設計1.3污水除油(斜管除油罐)1.1工藝流程經調節水罐調質均量后,深度處理站和常規處理污水處理工藝流程主要由除油和除懸浮物系統、站分別經過2座2000 m'斜管除油罐和2座1500 m'過濾系統、軟化系統和加藥系統等組成。通過調節水斜管除油罐進-一步去除剩余的浮油和分散油,在罐頂罐、斜管除油罐、溶氣浮選機、粗濾過濾器的分段處理設溢流收油槽,實現污油回收。斜管除油罐除油效率達到注水水質標準。在粗濾的基礎上進一步精濾、軟高,運行穩定?；幚?達到注汽鍋爐的使用標準。利用基礎設備，1.4高效氣浮(溶氣浮選機)遵循強化除油、逐步處理、分段控制、分段達標的原兩座污水站均分別采用2套荷蘭生產的DAF溶則,確保出水的各項指標合格。氣浮選機。氣浮機前設有藥劑混合反應器,利用進水◆深度污水處理站工藝流程歡三聯老站 、新站、錦盤管為藥劑充分作用提供時間,為提高油.水、泥的分-聯來水→2座5000 m'調節水罐→提升泵→2座離效果,在氣浮機內設置了斜板。工藝設計參數:循2000 m2斜管除油罐→2臺浮選機→2座澄清池→過環比為20%~30%,表面負荷為2~3 m'/(m2●h),濾吸水池-◆過濾泵→6座一級核桃殼過濾 器→8座二停留時間為10~15 min。設計進水水質:油為50~級多介質精濾器→5座一級弱酸軟化器-→5座二級弱100 mg/L,懸浮物為50~200 mg/L;設計出水水質:酸軟化器-→2座1000 m'外輸水罐→外輸泵→熱注站油為5~10 mg/L,懸浮物為15~20 mg/L.氣浮法供濕蒸汽發生器用水除油中國煤化工虧水處理中發揮了YHCNMHG王志剛，2004年畢業于中國石油大學(華東)油氣儲運工程專業,現從事油氣集輸及污水處理管理工作。工程師。通信地址:遼寧省盤錦市中油遼河油田公司錦州采油廠,1212092009年11月油氣田環境保護治理技術與研究核心作用，出水指標遠低于設計指標(油為1~聯來水沒有進入常規處理站的工藝設計，只能進人深2 mg/IL,懸浮物為10~15 mg/L),為后段的過濾系.度處理站進行處理。統減輕了負擔.也為整個污水處理系統的平穩運行提表1三座聯合站出水水質參數供了保證。1.5粗濾技術(一級過濾)站別污水硬度/ SiO) 含量/含油/含懸浮物/溫度/C (mg/I) (mg/L) (mg/L) (mg/L)深度處理站采用的是6組核桃殼過濾器.污水常老三聯45~50 8259.4 200~400 300~500規處理采用的是10組雙濾料(無煙煤和石英砂)過濾新“聯40~4212068.7 150~300 200~ 300器。兩套粗濾設備的過濾效果在確保浮選機處理效果的基礎上可滿足設計出水水質要求。常規站粗濾錦一聯35~3810560.1 100~200 100~200出水水質達到中滲透地層注水水質要求。2.2反洗水增加系統處理負擔1.6精濾技術(二級過濾)深度處理工藝、常規處理工藝中過濾罐反洗水日深度站軟化系統使用的大孔弱酸陽離子軟化樹產2700 m'左右,進人污水池后經泵提升至前端調節脂要求污水水質較高(含油.含懸浮物低2 mg/L),因水罐進行循環處理。反洗水雖然含油不高,但懸浮物此在粗濾的基礎上,增加了多介質過濾器進行精細過含址已大大超過聯合站來水，且反洗水中的懸浮物雜濾。多介質過濾器從加拿大引入,濾料采用核桃殼和質粒徑小,有抗藥性,不利于沉降、浮選,增加了系統磁鐵礦石,利用鼓風機對濾層進行表面和深層鋪助清負擔。洗。設計參數:工作濾速為17~19 m/h,校核濾速為2.3加藥點過多21 ~22 m/h;氣沖洗流量為540~ 600 m2/h.水沖洗反相破乳劑有兩個加藥點:調節水罐進口、提升流量為110~170 m*/h,反洗歷時為20~30 min。多泵進口去斜管除油罐.分兩段進行除油。經過實際摸介質過濾器.使用效果基本能夠保證生產需要,但必索,調節水罐進口加藥點藥劑混合效果差,破乳除油須保i證前段水質低于設計的進水指標,來水水質波動效率較低。對過濾效果影響較大。2.4細菌滋生1.7污水軟化污水經過溶氣浮選機后,含油、含懸浮物大幅度深度處理站軟化裝置采用兩級大孔弱酸樹脂固降低,但由于污水溫度、含氧量適宜,使得好氧菌繁定軟化床,一級軟化除硬度.二級保護。運行周期殖,大最細菌的新陳代謝產生的脫落物易造成后端過16~20d,單罐周期處理水量35000m3,進水水質硬濾器篩網的堵塞,導致過濾壓差增大。度85mg/L(以CaCO.計)。使用HCI溶液和NaOH2.5調節緩沖罐內油泥大量累積溶液進行再生、轉型。運行穩定，出水水質硬度為零,調節水罐的內部構造、運行模式,致使底部油泥達到濕蒸汽發生器用水要求。大量累積，累積到一定量后,罐內沉積油泥不斷坍塌，1.8添加藥劑.并隨污水一起進入下段,對各段出水水質影響非常高效凈水藥劑是污水破乳除油和除懸浮物的先大。原設計自壓排泥裝置效果差,無法滿足長時間連決條件。在調節水罐、斜管除油罐內加入反向破乳續的生產要求,不得已只能采取定期清罐的方法解決劑，可有效除油;在浮選機處加人混凝劑、助凝劑，能油泥積累問題。清罐周期小于三年,一次清罐的費用高效去除90%以上的機械雜質和油;在吸水池內加在20萬元以上。人阻垢緩蝕劑.能夠有效抑制過濾泵葉輪和過濾器篩2.6油泥的處理網結垢,馘緩金屬腐蝕速率。深度處理站與常規處理站污水處理系統中的調節水罐、斜管除油罐、浮選機日排泥量在200 m'以上，2制約污水處理站經濟運行的因素污泥含水率95%以上。處理方法是將油泥經廂式壓2.1污水調整隨意性差中國煤化工用高，易對環境造成污表1為三座聯合站出水水質參數。YHCNMHG從表1可以看出,錦一聯、新三聯污水硬度偏高，2.7柯脂的5染進人深度處理站不利于軟化系統的經濟運行,但錦一陽離子交換樹脂存在被污染的問題,尤其是油治理技術與研究油氣田環境保護第19卷●增刊●31●脂、鐵、有機物、懸浮物的污染。污染后的樹脂性能下污泥熱解裝置的投運,基本解決了歡三聯污水處降,單位交換容量降低.離子泄漏量增加，影響出水質理系統產生的油泥處理問題,并部分解決了站內清罐量,且再生困難,浪費大量再生劑。過程中污泥的處理問題。3.7強化過程控制,避免樹脂遭到污染3應對措施及效益分析◆正確選擇混凝劑(使用聚合氯化鋁PAC,禁止使3.1改造來水流程用鐵鹽作為混凝劑)并由試驗確定最佳的藥劑投加增加了錦一聯來水去常規處理站的工藝流程,滿量,防止鋁鹽后移。足了水質調節的需求?！裘芮斜O測浮選機的氣浮效果,提高去除原水中懸3.2反洗水工藝改造浮有機物和膠體有機物的效率。改造前反洗水進入調節水罐重新回系統處理?！糇龊迷A處理工作。在保證浮選機出水水質的改造后反洗水直接由排污管線進入華油污水處理廠，情況下,盡可能降低混凝劑和助凝劑的用量,確保進難處理的反洗污水由較易處理的聯合站來水替代,或人樹脂軟化床的水質(含懸浮物<2 mg/L、含油輕了系統負擔，日可減少0.2 t凈水劑。年節約藥劑<2 mg/L). .◆選擇優質再生劑,對再生劑的運輸和貯存過程中費用:0.2 tX365 dX0. 4670萬元/t=34萬元。改造前:過濾器反洗水→污水池→調節水罐的容器采取防腐措施,同時避免混雜裝貨運輸,用專改造后:過濾器反洗水→排污管線→華油污水罐用車輛及裝貯容器?！舨捎帽砻婊钚詣?、堿性清洗劑等對污染樹脂進行3.3調整加藥點停止調節水罐進口加藥,全部由提升泵人口加有效復蘇,恢復其交換性能。藥經泵攪拌后進入斜管除油罐,在同等處理效果下，4結束語日減少反向破乳劑使用量0.15 t。年節約藥劑費污水深度處理站自2002年10月投產以來,已連=0.15 tX365 dX0. 4670萬元/t=25.6萬元。.續處理污水并回用注汽鍋爐2947X10* m2 ;污水常規3.4投加殺菌劑處理站投產于2007年11月,連續處理污水回用注水與遼河油田設計院協調并進行大量現場試驗后，443X10* m'。生產實踐證明了系統的可靠性.實用確定每20d在斜管除油罐內投加一次殺菌劑,一次性和經濟性。系統運行中,根據實際情況不斷更新工投加1.5t,可以有效抑制細菌的生成。藝促使兩套污水處理系統的運行更加經濟有效。3.5增加強排泥裝置油田采出水的循環利用，節約了大量清水資源，在4座調節水罐底部各增加一套強排泥裝置,新避免了無效回注，同時充分利用了污水剩余熱源,降式排泥器利用高壓水射流自吸原理，排泥徹底,覆蓋低了濕蒸汽發生器的燃料消耗,產生了較好的經濟效范圍大,有效保證了后端水質的平穩。目前每周進行益、環境效益和社會(huì )效益。一次強排泥,連續運行2年來,調節水罐出水水質穩參考文獻定,底部油泥累積速率大幅度降低,清罐周期延長1] 劉喜林，等.攻關污水處理技術.搞好稠油污水綜合治理至6年。[C].油氣田開發技術文集, 2001(上冊):361-362.3.6污泥熱解處理?；厥蛰p油和不凝氣2]蘇鑫勇.碉油污水回用鍋爐的實踐與認識[D].特種油氣投資建設污泥熱解裝置,用污泥泵密閉輸送進入藏,2006.回轉式含油污泥熱解爐,在200~650 C條件下經3] 張寶良,等.氣浮技術的發展及在含油污水處理中的應3~5 h反應后,殘渣排人冷卻渣池,并間歇排出暫存用U].油田地面工程,1993.12(1):30-34.于殘渣池，殘渣含油率小于0. 3% (滿足GB4284-844] 楊承志.氣浮法污水處理技術[J].油田化學, 1990,7:229-231.《農用污泥中污染物控制標準》的要求)。餾分流經換熱器冷凝至50C以下進入氣液分離緩沖罐,分離出中國煤化工考察報告[R]:新疆油的油水混合物回收進人聯合站一次沉降系統,分離出MHCNMHG的不凝氣體作為熱解爐供熱系統的燃料利用。(收稿日期2009-07-20)
