雙壓凝汽器循環水系統的優化運行

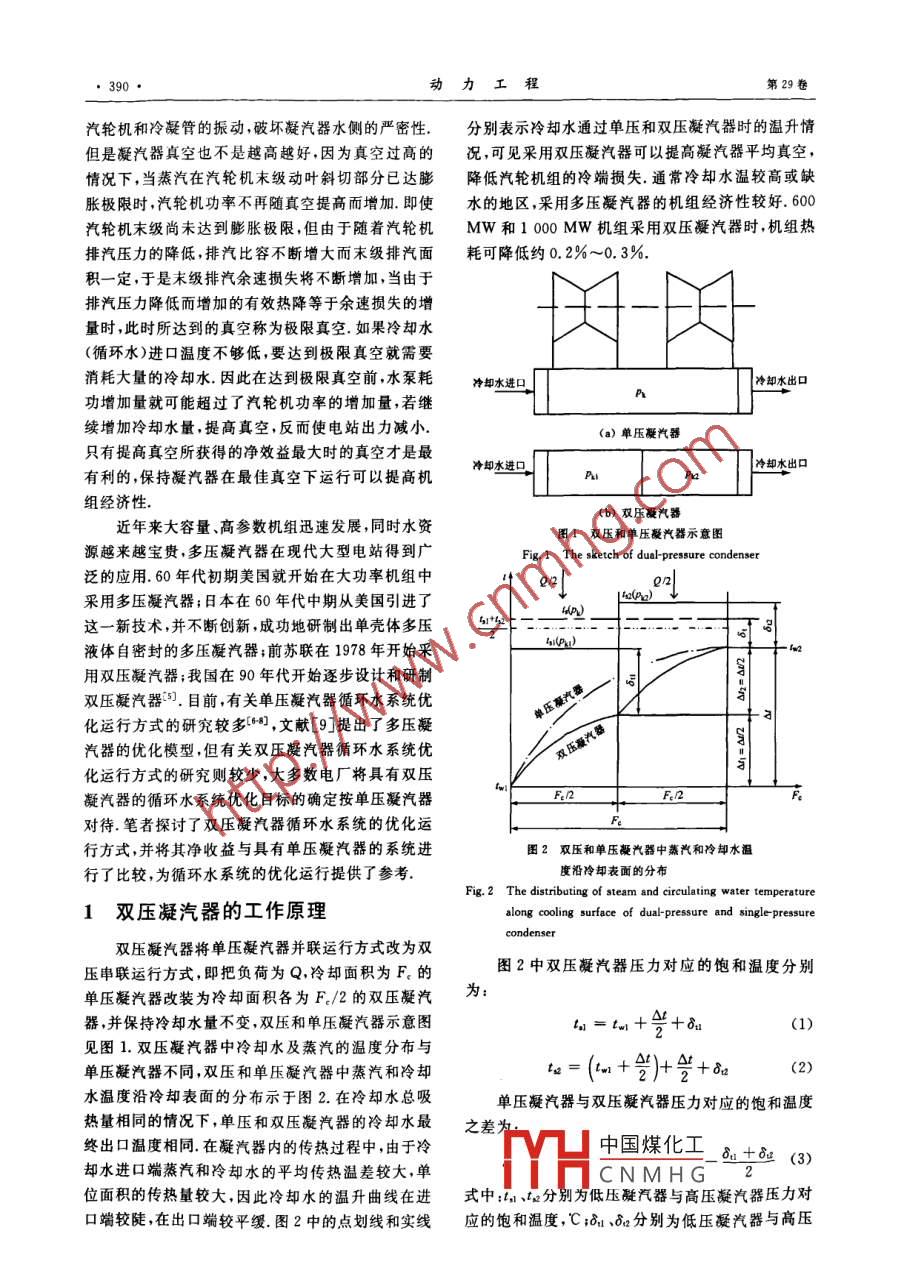

第29卷第4期Vol, 29 No,42009年4月Journal of Power EngineeringApr. 209文章編號1000-676(2009)04-0389-05中團分類號:TK264.1*1文獻標識碼:A學科分類號:470. 30雙壓凝汽器循環水系統的優化運行葛曉霞'，繆國鈞”，鐘澎，徐治皋'(1.東南大學能源與環境學院，南京210096; 2.南京工程學院能源與動力工程學院，南京211167)摘要: 介紹了雙壓凝汽器的工作原理,闡述了循環水系統優化目標--最佳真空的確定方法.對某600 MW機組的循環水系統進行了計算和分析,得到不同條件下循環水系統的優化運行方式及凈收益與循環水進口溫度的關系.結果表明:雙壓凝汽器循環水系統的優化運行方式與單壓凝汽器不同;當循環水的進口溫度升高到某一值時,采用雙壓凝汽器的循環水系統的凈收益大于單壓凝汽器;機組負荷越高,雙壓凝汽器系統比單壓凝汽器系統經濟性好的范圍越大.關鍵詞:汽輪機;雙壓凝汽器;循環水系統;最佳真空;優化目標Optimized Operation of the Circulating Water Systemwith Dual-Pressure CondenserGE Xiao-xia'2 ,MIAOGuo-jun'，ZHONG Peng'，XU Zhi-gao'(1. School of Energy and Environment, Southeast University, Nanjing 210096 ,China;2. School of Energy and power Engineering, Nanjing Institute of Technology, Nanjing 211167 ,China)Abstract: Operation principles of dual-pressure condenser was introduced and the determination method ofoptimization target of circulation water system-optimal vacuum was also presented. Calculation andanalysis of circulating water system of a 600 MW unit were carried out ,and optimized operation mode ofcirculating water system at different conditions and relationship between net benefits and inlet watertemperature were obtained. Results show that the optimal operation mode of circulating water system withdual- pressure condenser is different from that with single pressure condenser. When the inlet circulatingwater temperature increased to a certain value, the net benefit of the circulating water system with dual-pressure condenser is higher than that with single-pressure condenser. The higher the unit load is, thewider the economical range with dual-pressure condenser than that with the single pressure condenser.Key words: steam turbine; dual-pressure condenser; circulating water system; optimization target提高汽輪發電機組運行的經濟性是電廠實現節數,凝汽器真空增加(即凝汽器壓力降低)時,機組出能減排的重要手段之一,也是各國電力企業追求的力增加.凝汽器壓力升高1 kPa,汽輪機的汽耗量將目標之-一(1:2.凝汽器是汽輪發電機組的重要組成增加1.5%~2.5%.凝汽器真空過低,汽輪機的排設備,其運行狀況對機組安全性和經濟性有重要影汽溫度將升高,使得低壓缸或低壓軸承座等部件受響3.0.凝汽器真空是電廠運行人員的主要監視參熱膨脹.甚至使機組產生振動;真空過低時還會(huì )增強中國煤化工收稿日期:00809-22修訂日期208-11-017基金項目:江蘇省教育廳自然科學基礎研究資助項目(07KJD480080)YHCNMHG作者藺介:葛曉霞(1962-).女,安徽宜城人,教授,碩士,主要從事電廠汽輪機及節能技術方面的教學和研究工作. .電話(TeL );13512535091E-mil:gxia@njit. edu. cn.390●動力工程第29卷汽輪機和冷凝管的振動，破壞凝汽器水側的嚴密性.分別表示冷卻水通過單壓和雙壓凝汽器時的溫升情但是凝汽器真空也不是越高越好,因為真空過高的況，可見采用雙壓凝汽器可以提高凝汽器平均真空，情況下,當蒸汽在汽輪機末級動葉斜切部分已達膨降低汽輪機組的冷端損失.通常冷卻水溫較高或缺脹極限時,汽輪機功率不再隨真空提高而增加.即使水的地區,采用多壓凝汽器的機組經濟性較好.600汽輪機末級尚未達到膨脹極限,但由于隨著汽輪機MW和1000MW機組采用雙壓凝汽器時,機組熱排汽壓力的降低,排汽比容不斷增大而末級排汽面耗可降低約0.2%~0.3%..積一定,于是末級排汽余速損失將不斷增加,當由于排汽壓力降低而增加的有效熱降等于余速損失的增量時，此時所達到的真空稱為極限真空.如果冷卻水(循環水)進口溫度不夠低,要達到極限真空就需要消耗大量的冷卻水.因此在達到極限真空前,水泵耗冷卻水進口冷卻水出口功增加量就可能超過了汽輪機功率的增加量,若繼續增加冷卻水量,提高真空,反而使電站出力減小.(a)單壓凝汽器只有提高真空所獲得的凈效益最大時的真空才是最冷卻水進口。.有利的,保持凝汽器在最佳真空下運行可以提高機PuPa組經濟性.(b)雙壓凝汽器近年來大容量、高參數機組迅速發展,同時水資81 雙壓和單壓凝汽器示意圖源越來越寶貴,多壓凝汽器在現代大型電站得到廣Fig.1 The sketch of dua-pressure condenser泛的應用.60年代初期美國就開始在大功率機組中↑02|22采用多壓凝汽器;日本在60年代中期從美國引進了這一新技術,并不斷創(chuàng )新,成功地研制出單殼體多壓5↑Ou)液體自密封的多壓凝汽器;前蘇聯在1978年開始采十1用雙壓凝汽器;我國在90年代開始逐步設計和研制等雙壓凝汽器[間.目前,有關單壓凝汽器循環水系統優化運行方式的研究較多(0480,文獻[9]提出了多壓凝習汽器的優化模型,但有關雙壓凝汽器循環水系統優化運行方式的研究則較少,大多數電廠將具有雙壓凝汽器的循環水系統優化目標的確定按單壓凝汽器F.2F。2對待.筆者探討了雙壓凝汽器循環水系統的優化運行方式,并將其凈收益與具有單壓凝汽器的系統進圖2雙壓和單壓凝汽器中 蒸汽和冷卻水沮行了比較,為循環水系統的優化運行提供了參考.度沿冷卻表面的分布Fig.2 The distributing of steam and circulating water temperature1雙壓凝汽器的工作原理along cooling surface of dual-pressure and single-pressurecondenser雙壓凝汽器將單壓凝汽器并聯運行方式改為雙壓串聯運行方式，即把負荷為Q,冷卻面積為F.的.圖2中雙壓凝汽器壓力對應的飽和溫度分別單壓凝汽器改裝為冷卻面積各為F./2的雙壓凝汽.器,并保持冷卻水量不變,雙壓和單壓凝汽器示意圖4n=n+號+8u(1)見圖1.雙壓凝汽器中冷卻水及蒸汽的溫度分布與.單樂(lè )凝汽器不同,雙壓和單壓凝汽器中蒸汽和冷卻.to=(n+號)+號+8a(2)水溫度沿冷卻表面的分布示于圖2.在冷卻水總吸單壓凝汽器與雙壓凝汽器壓力對應的飽和溫度熱量相同的情況下,單壓和雙壓凝汽器的冷卻水最之差為終出口溫度相同.在凝汽器內的傳熱過程中,由于冷中國煤化工8.+8世(3)卻水進口端蒸汽和冷卻水的平均傳熱溫差較大,單MH.CNMHG位面積的傳熱量較大,因此冷卻水的溫升曲線在進式中;hn、i好分別為低壓凝汽器與高壓凝汽器壓力對口端較陡,在出口端較平緩.圖2中的點劃線和實線應的飽和溫度,C;δs、8n2分別為低壓凝汽器與高壓.第4期葛曉霞,等:雙壓凝汽器循環水系統的優化運行,391●凝汽器的傳熱端差,C;tml為凝汽器循環水的進口表1凝汽器主要技術參數溫度,C ;Ot為循環水在凝汽器中的溫升,K;t,為單Tab. 1 Main technique parameters of condenser壓凝汽器壓力對應的飽和溫度,C.項日低壓凝汽器高壓凝汽器凝汽器冷卻面積/m215 0202凝汽器最佳真空的確定方法管子清潔系數0.0.95凝汽器真空與進入凝汽器的循環水的溫度及流傳熱系數/(kJ.h-1 .m-'.七-1)13 95914 450量有很大關系.因此,在不同季節及負荷下,可以通凝汽器壓力/kPa4. 115.39過循環水泵投運臺數的合理組合來達到循環水系統汽輪機排汽量/(kg.h-)5555 527552 420優化運行的目的,循環水系統優化的目標為最佳真進口處循環水溫度/C2025.18空.根據凝汽器壓力對應的飽和溫度的計算公式,可出口處循環水溫度/C25. 1830. 26以得到單泵和雙泵運行時的凝汽器壓力.凝汽器最循環水溫升/K.185.08佳真空的確定過程如下:(1)由試驗或計算得到各種循環水泵組合下進算準確得到,一般通過試驗測量.即分別在單泵和雙泵運行方式下,測量循環水流量D.、D.2及循環水人凝汽器的冷卻水流量D..(2)由試驗或計算得到不同循環水溫度下，在泵總消耗電功率Np和Np.循環水泵正常運行時，不同負荷時凝汽器壓力與循環水流量的關系:在較長的時間內,循環水泵的循環水流量和消耗功p= fr(tw),D、,Dw)(4)率基本不變.凝汽器冷卻管內壁臟污引起的冷卻水流(3)由試驗或設計數據得到機組在不同負荷下量的減小量占冷卻水流量的比值很小,可以忽略不計.同時,凝汽器冷卻管內壁臟污引起的循環水泵電微增出力與凝汽器壓力的關系:流的增量很小,即對循環水泵消耗功率的影響可以忽ONτ = f2(Dk,p)(5)(4)由試驗或計算得到循環水流量與循環水泵略不計.根據電廠資料得到循環水泵在單泵和雙泵運行方式下消耗的功率分別為1300kW和2076kW.耗功的關系:機組在不同負荷下微增出力與排汽壓力的關系N,= f,(D)(6)(5)最佳真空的目標函數為機組功率增量與循為:環水泵耗功增量之差,即:D、=-0.449- 0.358 5(B -5.68)-F(twn,Dx,D.) = sNτ- ON,式中:p為機組背壓,kPa;tu1為凝汽器循環水進口0.0489(號-5.68) +0.007 8(臺-5.68)’溫度,C ;D、為機組的排汽量,kg/s;D.為循環水流(8)量,m'/s;ONτ為機組微增出力,kW;N,為循環水根據前面介紹的凝汽器最佳真空的確定方法，泵耗功,kW;ON,為循環水泵耗功增量,kW.通過編程運算可得到不同負荷、不同循環水進口溫雙壓凝汽器的最佳真空確定過程在第2~5步度及不同循環水泵組合情況下凝汽器的最佳壓力.需要分別確定凝汽器低壓和高壓側的壓力、機組微圖3為額定負荷下凝汽器最佳壓力與循環水進口溫增出力與循環水泵耗功增量之差.在循環水進口溫度的關系曲線.度和機組排汽量相同的情況下,改變循環水泵運行-◆雙壓凝汽器臺數,當機組微增出力與循環水泵耗功增量之差達- +單壓凝汽器到最大值時對應的循環水泵運行臺數就是循環水系統最優運行方式.以此類推,采用遍歷尋優法可以得到不同循環水進口溫度和機組排汽量條件下的循環水系統最優運行方式.3600MW機組循環水系統的優化”115202530某電廠600 MW汽輪機配有一套雙壓、雙殼.中國煤化工與獅環體冷卻水雙進雙出、單流程凝汽器,一臺機配備2YHCNMHG臺循環水泵,凝汽器主要技術參數示于表1.Fig.3 The relation curves of cireulating water enter temperature由于冷卻水流量和循環水泵耗電量無法通過計with optimum exhausted steam pressure at rated load動力工程第29卷從圖3可以看出,單壓和雙壓凝汽器的最佳排1000循環水進口溫度/C汽壓力明顯不同.雙壓凝汽器循環水系統與單壓凝汽器循環水系30統優化運行方式的比較示于表2.i-100表2循環水系統優化 運行方式的比較處-2000-+雙壓凝汽器.Tab.2 Optimum operation pattern of circulating water-3 00+單壓凝汽器system ( single-ressure condenser results inbracket)-40循環水進口溫度/C 101202:3((a)-泵一機.額定工況單泵單泵單泵雙泵雙泵(單泵) (單泵) (雙泵) (雙泵) (雙泵)10-500單泵雙泵80%額定工況(單泵) (單泵) (單泵) (雙泵) (雙泵)委-10070%額定工況單泵雙泵美-1500(單泵) (單泵) (單泵) (單泵) (雙泵)+雙壓凝汽器-2 00十單壓凝汽器注:括號內為單壓凝汽器的結果.圖4和圖5分別為在額定負荷和80%額定負-2 s00荷下,循環水進口溫度與系統凈收益(即機組功率增兩泵一機圖580%額定負荷下凈收益 與循環水進口量與循環水泵耗功增量之差)的關系曲線.溫度的關系曲線Fig.5 The relation curves of circulating water enter temperaturewith net income (80% rated load)-1 00系統增開循環水泵時對應的循環水進口溫度比單壓相-200凝汽器高;-3 000◆.雙壓凝汽器(2)當循環水進口溫度升高到某一值時，雙壓凝汽器循環水系統的凈收益大于單壓凝汽器;-4 0(3)在相同負荷下,循環水泵單泵運行和雙泵-5 00運行時,單壓和雙壓凝汽器循環水系統凈收益曲線(a)一泵一機的交點對應的循環水進口溫度不同，單泵運行時交點對應的循環水進口溫度較低,說明當循環水流量較小時,采用雙壓凝汽器經濟好的范圍更大.(4)機組負荷對單壓和雙壓凝汽器循環水系統凈收益曲線交點對應的循環水進口溫度有影響,負荷越高,凈收益曲線的交點對應的循環水進口溫度2 00◆雙壓凝汽器越低,說明機組負荷越高,雙壓凝汽器比單壓凝汽器-2500經濟性好的范圍越大.參考文獻:圖4額定負荷下凈收益與循環水進口溫度的關系曲線[1] 袁桂麗,王天宏,史國青,等.運行優化系統OPTIPROFig.4 The relation curves of circulating water enter temperature在電廠運行管理上的應用研究[J].中國電力,2004,36with net income (rated load)4結論[2中國煤化工Carijolan. Muti(1)雙壓凝汽器循環水系統的優化運行方式與YHC N M H Gmisation. Part I:Development of a multi-period MINIP model of a單壓凝汽器不同,在相同負荷下,雙壓凝汽器循環水utility system[J]. Applied Thermal Engineering, 2006第4期葛曉霞,等:雙壓凝汽器循環水系統的優化運行●393●(26);1730-1736.[6] 閆桂煥,顧昌,鄭李坤.300 MW機組循環水系統優化[3] ARONSON K E, BRODOV Y M, RYABCHIKOV A運行的研究[J].汽輪機技術,2002, 44(6) ;345-347.Y，et al. Statiscal simulation of failures of heat7] 李秀云,嚴俊杰，林萬超?；痣姀S(chǎng)冷端系統評價指標及exchangers in developing a comprehensive system for診斷方法的研究[J].中國電機工程學報,2001,21(9):monitoring the state of steam-turbine units[J].94-98.Thermal Enginering. 2007 ,54(8);664-671.8] 葛曉霞,繆國鈞.凝汽器臟污及漏氣對循環水系統優化[4] 葛曉霞,繆圓鉤.循環水系統運行方式優化分析[J].電目標值的影響UJ].汽輪機技術,2008, 50(1):43-45.站輔機,000,21(1) :28-32.9] 閆水保,魏新利,黃永志多壓凝汽器的優化[J].動力[5]康松， 楊建明,胥建群.汽輪機原理[M].北京:中國電工程,2007 ,27(2);251-253.力出版社2000.●學會(huì )動態●中國動力工程學會(huì )八屆四次編輯出版工作委員會(huì )代表會(huì )議記要中國動力工程學會(huì )八屆四次編輯出版工作委員會(huì )(以下簡稱工作委員會(huì ))代表會(huì )議于2008年12月7~8日在杭州召開.工作委員會(huì )主任蘇明、秘書長張瑞出席了會(huì )議,參加本次會(huì )議的還有《動力工程》、《發電設備》、《汽輪機技術》.《東方電氣評論》、《熱力透平》、《鍋爐技術》、《工業鍋爐》、《大電機技術》、《電站輔機》、《能源研究與信息》、《燃氣輪機技術》、《工業汽輪機)、《東方汽輪機》以及《工業煤氣)等編輯部的代表共17人.會(huì )議由工作委員會(huì )秘書長張瑞主持。工作委員會(huì )主任蘇明在會(huì )上作了題為“深化編輯出版工作改革,拓寬科技期刊創(chuàng )新和發展的新思路”的工作報告.他說:一年來，在工作委員會(huì )全體委員代表以及全體編輯同仁的共同辛勤勞動和積極配合下,圓滿完成了上次會(huì )議定下的各項工作:①定期進行了期刊交換,達到了在編輯部之間互相學習、共同提高期刊質量的目的.②在2007年底至2008年春節前,在秘書處編排的統--格式的基礎上,各編輯部在各自的雜志上進行了一次“聯合征訂”的統- -刊登,取得了較好的效果.③從2006年起,經會(huì )議決定,工作委員會(huì )代表會(huì )議改為一年1次,從這2年開展的情況看,效果頗佳,加強了各代表之間的聯系,解決了一些編輯工作中遇到的實際問題，對提高科技期刊的整體質量起到了一定作用.④工作委員.會(huì )對在中國動力工程學會(huì )內的各大企業內部刊物的聯系和交流比以前有了進一步加強.⑤各科技雜志編輯部之間通過網絡(luò )和電話等手段進-一步加強了彼此間的聯絡(luò )、溝通和交流,對提高學術期刊的整體質量和水平起到了促進作用.蘇明主任對今后編輯出版工作的設想與中心任務著重談到以下幾點:①科技期刊的發展現狀;②科技期刊的編輯出版質量整體上不斷提高;③科技期刊要在創(chuàng )新中尋求發展.本次會(huì )議的討論議題為“如何編輯和規范應用科技期刊中的圖表”.會(huì )上,《動力工程》雜志副主編施圣康就如何編輯和規范科技期刊中的圖表作了較為詳細的探討和表述.代表們圍繞主任蘇明的報告展開了熱烈的討論,認為報告客觀地反映了工作委員會(huì )一年來的工作,對今后編輯出版工作的設想和中心任務,各位代表也認為經過努力可以達到,大家對今后的工作和任務充滿信本次會(huì )議得到了浙江大學熱能工程研究所師生的大力支持,在此,對浙江大學熱能工程研究所師生表示感謝.中國動力工程學會(huì )編輯出版工作委員會(huì )中國煤化工MYHCNMHG
