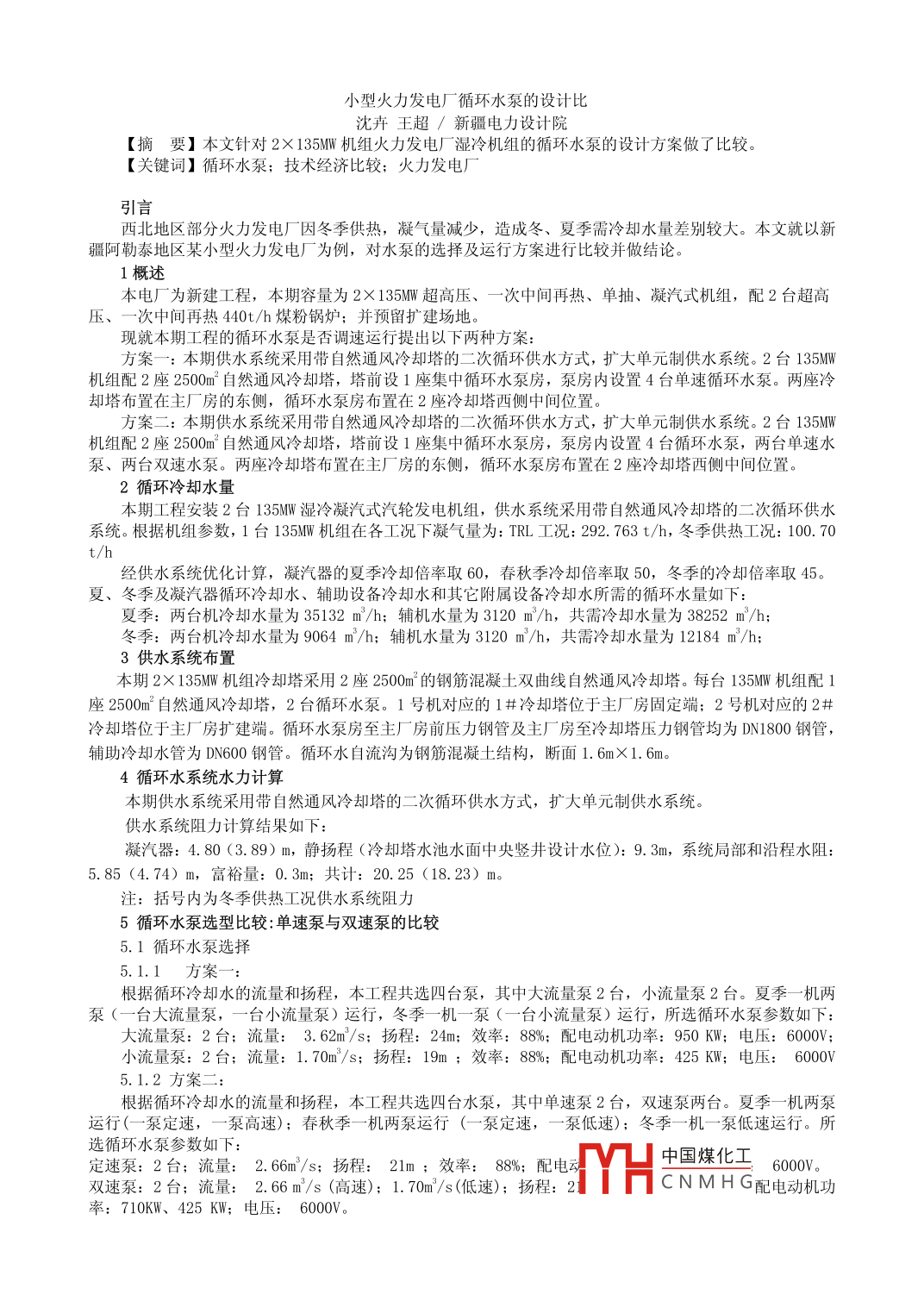

小型火力發電廠循環水泵的設計比沈卉王超/新疆電力設計院[摘要] 本文針對2X 135MW機組火力發電廠濕冷機組的循環水泵的設計方案做了比較。[關鍵詞]循環水泵;技術經濟比較;火力發電廠引言西北地區部分火力發電廠因冬季供熱，凝氣量減少，造成冬、夏季需冷卻水量差別較大。本文就以新疆阿勒泰地區某小型火力發電廠為例，對水泵的選擇及運行方案進行比較并做結論。1概述本電廠為新建工程，本期容量為2X 135MW超高壓、一次中間再熱、單抽、凝汽式機組，配2臺超高壓、一-次中間再熱440t/h煤粉鍋爐;并預留擴建場地?，F就本期工程的循環水泵是否調速運行提出以下兩種方案:方案一:本期供水系統采用帶自然通風冷卻塔的二次循環供水方式，擴大單元制供水系統。2臺135MW機組配2座2500m2自然通風冷卻塔，塔前設1座集中循環水泵房，泵房?jì)仍O置4臺單速循環水泵。兩座冷卻塔布置在主廠房的東側，循環水泵房布置在2座冷卻塔西側中間位置。方案二:本期供水系統采用帶自然通風冷卻塔的二次循環供水方式，擴大單元制供水系統。2臺135MW機組配2座2500m2自然通風冷卻塔，塔前設1座集中循環水泵房，泵房?jì)仍O置4臺循環水泵，兩臺單速水泵、兩臺雙速水泵。兩座冷卻塔布置在主廠房的東側，循環水泵房布置在2座冷卻塔西側中間位置。2循環冷卻水量本期工程安裝2臺135MW濕冷凝汽式汽輪發電機組，供水系統采用帶自然通風冷卻塔的二次循環供水系統。根據機組參數, 1臺135MW機組在各工況下凝氣量為: TRL工況: 292. 763 t/h,冬季供熱工況: 100. 70t/h經供水系統優化計算，凝汽器的夏季冷卻倍率取60，春秋季冷卻倍率取50，冬季的冷卻倍率取45。夏、冬季及凝汽器循環冷卻水、輔助設備冷卻水和其它附屬設備冷卻水所需的循環水量如下:夏季:兩臺機冷卻水量為35132 m2/h;輔機水量為3120 m/h,共需冷卻水量為38252 m'/h;冬季:兩臺機冷卻水量為9064 m"/h;輔機水量為3120 m'/h，共需冷卻水量為12184 m'/h;3供水系統布置本期2X135MW機組冷卻塔采用2座2500m2的鋼筋混凝土雙曲線自然通風冷卻塔。每臺135MW機組配1座2500m2自然通風冷卻塔，2臺循環水泵。1號機對應的1#冷卻塔位于主廠房固定端; 2號機對應的2#冷卻塔位于主廠房擴建端。循環水泵房至主廠房前壓力鋼管及主廠房至冷卻塔壓力鋼管均為DN1800鋼管,輔助冷卻水管為DN600鋼管。循環水自流溝為鋼筋混凝土結構，斷面1. 6mX 1.6m。4循環水系統水力計算本期供水系統采用帶自然通風冷卻塔的二次循環供水方式，擴大單元制供水系統。供水系統阻力計算結果如下:凝汽器: 4. 80 (3. 89) m,靜揚程(冷卻塔水池水面中央豎井設計水位): 9. 3m,系統局部和沿程水阻:5.85 (4.74) m，富裕量: 0. 3m;共計: 20.25 (18.23) mo注:括號內為冬季供熱工況供水系統阻力5循環水泵選型比較:單速泵與雙速泵的比較5.1循環水泵選擇5.1.1方案一:根據循環冷卻水的流量和揚程，本工程共選四臺泵，其中大流量泵2臺，小流量泵2臺。夏季一機兩泵(一臺大流量泵，一臺小流量泵)運行，冬季- -機-泵(一臺小流量泵)運行，所選循環水泵參數如下:大流量泵: 2臺;流量: 3. 62m'/s;揚程: 24m; 效率: 88%; 配電動機功率: 950 KW;電壓: 6000V;小流量泵: 2臺;流量: 1. 70m2/s;揚程: 19m ;效率: 88%; 配電動機功率: 425 KW;電壓: 6000V5.1.2方案二:根據循環冷卻水的流量和揚程，本工程共選四臺水泵，其中單速泵2臺，雙速泵兩臺。夏季- -機兩泵運行(一-泵定速，- 泵高速);春秋季-機兩泵運行(- -泵定速，一泵低速);冬季- -機一 -泵低速運行。所選循環水泵參數如下:定速泵: 2臺;流量: 2. 66m'/s;揚程: 21m ;效率: 88%; 配電動中國煤化工6000V。雙速泵: 2臺;流量: 2. 66m/s (高速); 1. 70m'/s (低速);揚程: 21YHCNMHG配電動機功率: 710KW、 425 KW;電壓: 6000V 。5. 2綜合經濟性比較方案一:循環水泵價格:大流量泵兩臺，每臺單價: 105 萬元;小流量泵兩臺，每臺單價: 40萬元;共計: 280萬元。循環水泵運行狀況:啟停水泵臺數控制流量。方案二:循環水泵價格:單速泵兩臺，每臺單價: 55 萬元;雙速泵兩臺，每臺單價: 85萬元，共計: 290萬元。循環水泵運行狀況:調整水泵轉速調整流量綜合評價:方案- -較方案二增加10萬元，但方案二較方案一春秋季運行更合理， 電耗及水量損失較小。本工程為供熱電廠，夏、冬季循環水系統運行工況要求多，方案二運行費用較低，對運行人員的要求也較低。因此，推薦方案二。6立式泵與臥式泵的比較循環水泵有立式和臥式兩種，立式泵優點是單獨布置，占用場地較小，但價格較臥式泵較貴，泵房高度較高，檢修困難。臥式泵占地稍大，但工程實例較多，應用廣泛，且價格較立式水泵較低，泵房高度較低，檢修方便。以下是對兩種泵在本工程中運用情況的比較。立式泵:循環水泵房尺寸: 32. 4mX 15mX24. 2m、每座泵房造價: 408. 24萬元;循環水泵價格:每臺單速泵:75萬元、每臺雙速泵: 87萬元;共計: 732. 24萬元;臥式泵:循環水泵房尺寸: 36mX 15mX 18.5m,每座泵房造價: 349. 65萬元;循環水泵價格:每臺單速泵: 65萬元，每臺雙速泵: 75萬元;共計: 629. 65萬元。7結論及建議根據工程總體投資比較，采用臥式泵方案比采用立式泵方案初期投資少102. 59萬元，且電廠廠內空間較大，立式泵房相較臥式泵房節省的空間并無他用: 2臺定速2臺雙速泵結合形式較4臺定速泵形勢初期投資少10萬元。且從運行的角度考慮，對于供熱機組，采用2臺定速2臺雙速泵運行控制比較靈活,對運行人員的素質也要求較低，比較適合西部地區的實際情況。立式泵單獨布置，占用場地較小，但價格較貴，泵房高度高，檢修困難。臥式泵占地稍大，但工程實例較多，應用廣泛，且價格較低，泵房高度低，檢修方便，投資較少。因此，本工程推薦采用4臺臥式循環水泵，其中兩臺定速泵，兩臺雙速泵的方案。參考文獻:[1] 《火力發電廠“水工設計規范》DL/T5339- -2006.[2]《泵站設計規范》GB50265 -2010.作者簡介:沈卉(1986-) 女，主要從事火力發電廠水工工藝系統設計。單位:新疆電力設計院土水室。中國煤化工YHCNMH G
