等電位聯結分析

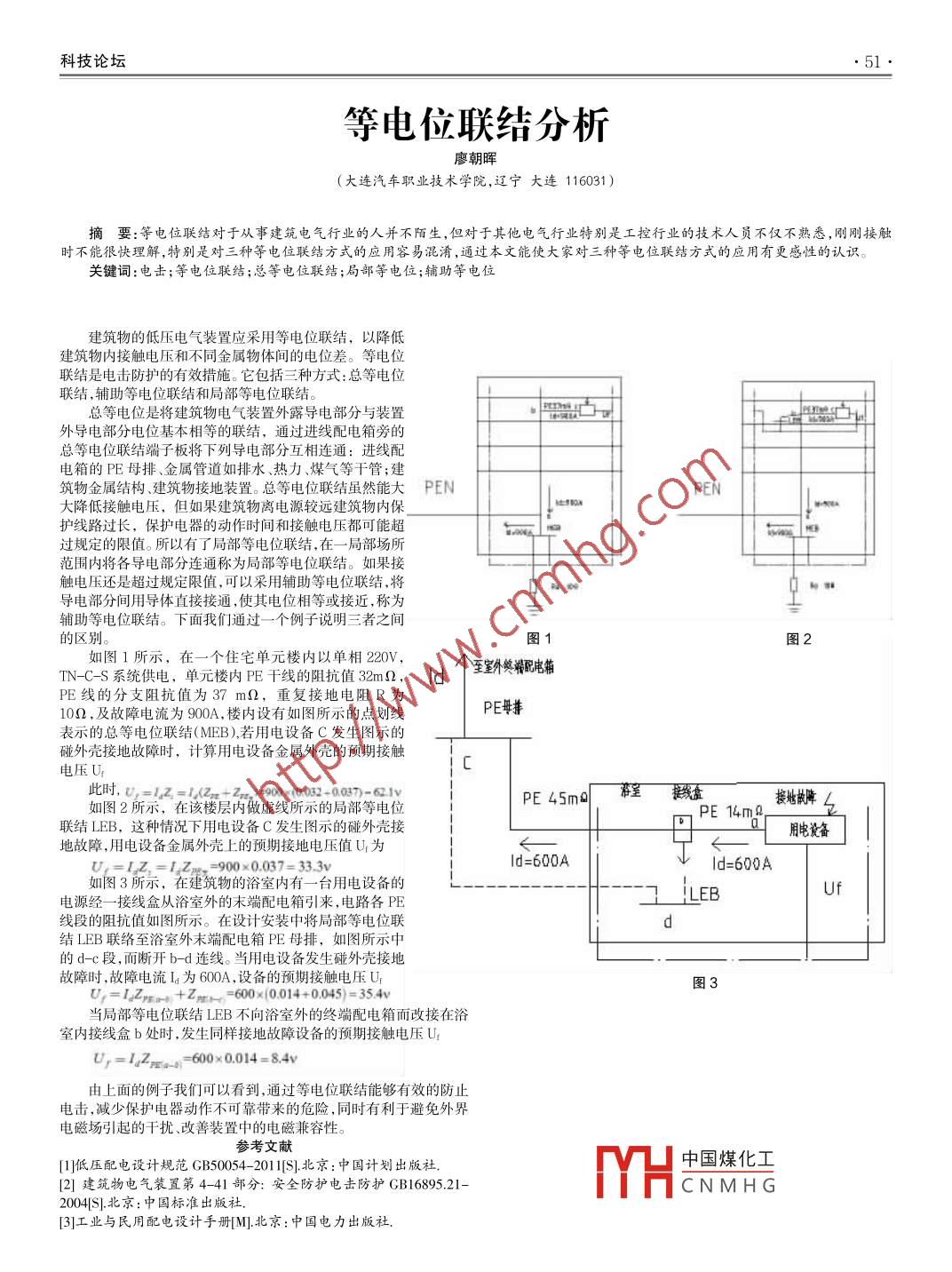

科技論壇等電位聯結分析廖朝暉.(大連汽車職業技術學院,遼寧大連116031)摘要:等電位聯結對于從事建筑電氣行業的人并不陌生,但對于其他電氣行業特別是工控行業的技術人員不僅不熟悉,剛剛接觸時不能很快理解,特別是對三種等電位聯結方式的應用容易混淆,通過本文能使大家對三種等電位聯結方式的應用有更感性的認識。關鍵詞:電擊;等電位聯結;總等電位聯結;局部等電位;輔助等電位建筑物的低壓電氣裝置應采用等電位聯結，以降低建筑物內接觸電壓和不同金屬物體間的電位差。等電位聯結是電擊防護的有效措施。它包括三種方式:總等電位聯結,輔助等電位聯結和局部等電位聯結?？偟入娢皇菍⒔ㄖ镫姎庋b置外露導電部分與裝置外導電部分電位基本相等的聯結，通過進線配電箱旁的總等電位聯結端子板將下列導電部分互相連通:進線配電箱的PE母排、金屬管道如排水熱力、煤氣等干管;建筑物金屬結構建筑物接地裝置?？偟入娢宦?lián)結雖然能大PENPEN大降低接觸電壓，但如果建筑物離電源較遠建筑物內保_護線路過長，保護電器的動作時間和接觸電壓都可能超過規定的限值。所以有了局部等電位聯結,在一局部場所范圍內將各導電部分連通稱為局部等電位聯結。如果接觸電壓還是超過規定限值,可以采用輔助等電位聯結,將導電部分間用導體直接接通,使其電位相等或接近,稱為輔助等電位聯結。下面我們]通過一個例子說明三 者之間的區別。.圖1圖2如圖1,所示，在一個住宅單元樓內以單相22021個至室外樊稽配電箱TN-C-S系統供電，單元樓內PE干線的阻抗值32m9，ldPE線的分支阻抗值為37 mQ，重復接地電阻R為100,及故障電流為900A,樓內設有如圖所示的點劃線PE母排表示的總等電位聯結(MEB)，若用電設備C發生圖示的碰:外殼接地故障時，計算用電設備金屬外殼的預期接觸電壓U;此時，u-=(-2:-(2+2-000(0032+0037)-62.1v |幕室接線盤PE 45m日接地故降6如圖2所示，在該樓層內做虛線所示的局部等電位PE 14m2聯結LEB,這種情況下用電設備C發生圖示的碰外殼接用電設備地故障,用電設備金屬外殼上的預期接地電壓值U為U,=IZ. =1乙=-900x0.037= 33.3v3ld=600A↓ld=600A如圖3所示，在建筑物的浴室內有--臺用電設備的ILEBUf電源經一接線盒從浴室外的末端配電箱引來,電路各PE線段的阻抗值如圖所示。在設計安裝中將局部等電位聯結LEB聯絡(luò )至浴室外末端配電箱PE母排，如圖所示中的d-c段,而斷開b-d連線。當用電設備發生碰外殼接地故障時,故障電流Id為600A,設備的預期接觸電壓U圖3+600x(0.014+ 0.045)= 35.4v當局部等電位聯結LEB不向浴室外的終端配電箱而改接在浴室內接線盒b處時，發生同樣接地故障設備的預期接觸電壓U;U,=IZxuo=600x0.014=8.4v由上面的例子我們可以看到,通過等電位聯結能夠有效的防止電擊,減少保護電器動作不可靠帶來的危險,同時有利于避免外界電磁場引起的干擾改善裝置中的電磁兼容性。[]低壓配電設計規范GB50054 -201 1[S].北京:中國計劃出版社.中國煤化工[2]建筑物電氣裝置第4-41部分:安全防護電擊防護GB16895.21-MHCNM HG2004S].北京:中國標準出版社.[3]工業與民用配電設計手冊[M].北京:中國電力出版社.
