大容量機組循環水泵常見故障及處理

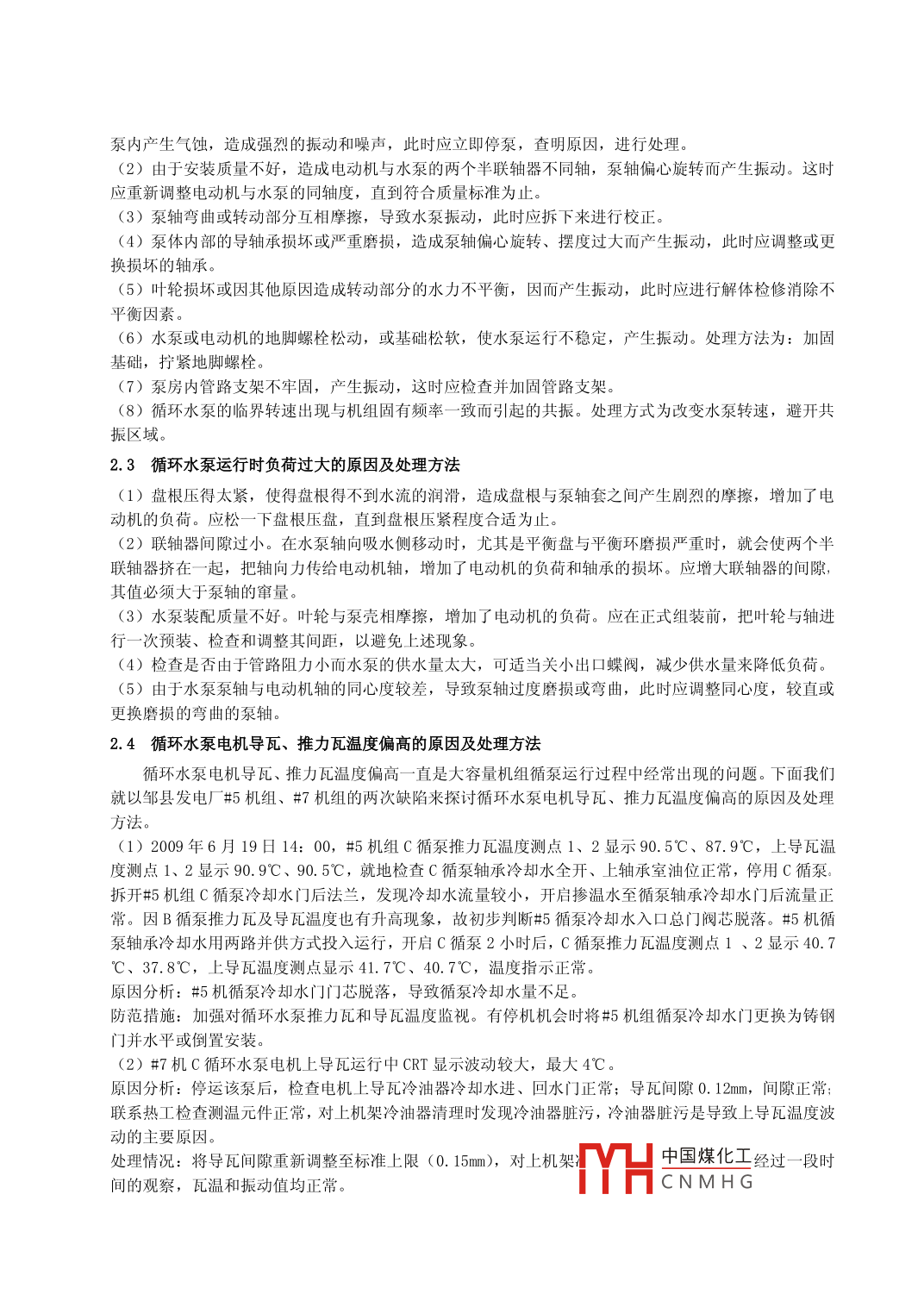

大容量機組循環水泵常見故障及處理王騫華電國際鄒縣發電廠摘要:循環水泵在運行過程中，常常由于各種原因引起振動、盤根漏水、負荷過大等缺陷，嚴重影響水泵的安全運轉，甚至還會(huì )造成設備的損壞，特別是當前機組容量日趨大型化，水泵能否安全穩定運行顯得尤為突出和重要。本文通過對鄒縣發電廠100W機組循環水泵典型故障產生的原因和處理措施提出一些建議和方法。關鍵詞:循環水泵:振動;同心度;冷卻水中圖分類號: U464. 138+.1文獻標識碼: A文章編號:1、循環水泵介紹鄒縣發電廠1000MW 機組每臺機組配備三臺循環水泵，水泵立式濕井式斜流泵，單基礎。循環水泵葉輪、軸及導葉為可抽式、固定式葉片，水泵主軸由兩段組成，采用套筒式聯軸器連接，共有三只水潤滑賽龍軸承，葉輪在主軸上的軸向定位采用葉輪哈夫鎖環。電動機與泵直聯，泵吸入口垂直向下，吐出口水平布置，從進口端看，泵順時針?lè )较蛐D，泵軸的軸向推力由電機承受。循環水泵采用立式、單基礎層安裝，吐出口在基礎層之下，泵過流部件及殼體部分為鑄件，其余為鋼板焊接結構，轉子提升高度由軸端調整螺母來調節。在水泵運轉層上可調節轉動部分及葉輪邊緣與靜止部分的間隙。葉輪與葉輪室之間的間隙值可通過位于安裝基礎層上的聯軸器處的調整螺母予以調節和補償。2、循環水泵常見故障及處理方法2.1盤根漏 水量超標原因及處理方法鄒縣發電廠1000MW 機組三臺循環水泵屬于盤根式水泵。在正常運行狀態下，循環水泵盤根處是允許漏水的，合適的漏水量，可以有效的降低泵軸轉動過程中與盤根摩擦產生的熱量，從而延長盤根的使用壽命。而盤根漏水量過大，就會(huì )降低循環水泵的效率，進而影響循環水泵的出力。下面，我們就結合循環水泵談一下盤根漏水量大的原因及其處理方法:(1)由于循環水泵長時間運行造成盤根磨損較多。處理方法是:應該選擇耐磨性較好的盤根予以更換。(2)盤根壓蓋螺栓背冒松動造成盤根壓得太松。處理方法是:應將盤根壓蓋壓緊，但要注意力度要均勻(3)泵軸彎曲、電動機軸與泵軸不同軸，造成泵軸偏磨盤根而漏水。處理方法是:此時應校正或更換泵軸，找正聯軸器，使電動機軸和泵軸同軸。2.2泵體振 動值超標的原因及處理方法作為高速轉動設備，循環水泵在運行過程中，常常由于各種原因引起振動，嚴重影響泵的安全運轉，甚至還會(huì )造成設備的損壞，但其振動原因很復雜，特別是當前機組容量日趨大型化，水泵的振動問題尤為突出和重要。當循環水泵發生振動時，應針對具體情況，逐一分析可能造成的原因，找出問題的癥結后，再采取有效的技術措施加以消除。有些措施比較簡單，有些措施相當復雜，若需要大量的資金,應對可采用的技術方案進行經濟技術比較，結合機組技術改造進行。下面就結合鄒縣發電廠1000MW 機組循環水泵，談?wù)勓h(huán)水泵振動較大的原因及消除措施。中國煤化工(1)由于吸水高度超過水泵的允許吸上真空高度，底閥露出水面MHCNMHG等原因，使泵內產生氣蝕，造成強烈的振動和噪聲，此時應立即停泵，查明原因，進行處理。(2)由于安裝質量不好，造成電動機與水泵的兩個半聯軸器不同軸，泵軸偏心旋轉而產生振動。這時應重新調整電動機與水泵的同軸度，直到符合質量標準為止。(3)泵軸彎曲或轉動部分互相摩擦，導致水泵振動，此時應拆下來進行校正。(4)泵體內部的導軸承損壞或嚴重磨損，造成泵軸偏心旋轉、擺度過大而產生振動，此時應調整或更換損壞的軸承。(5)葉輪損壞或因其他原因造成轉動部分的水力不平衡，因而產生振動，此時應進行解體檢修消除不平衡因素。(6)水泵或電動機的地腳螺栓松動，或基礎松軟，使水泵運行不穩定，產生振動。處理方法為:加固基礎，擰緊地腳螺栓。(7)泵房?jì)裙苈分Ъ懿焕喂?，產生振動，這時應檢查并加固管路支架。(8)循環水泵的臨界轉速出現與機組固有頻率-致而引起的 共振。處理方式為改變水泵轉速，避開共振區域。2. 3循環水泵運行時 負荷過大的原因及處理方法(1)盤根壓得太緊，使得盤根得不到水流的潤滑，造成盤根與泵軸套之間產生劇烈的摩擦，增加了電動機的負荷。應松一-下盤根壓盤，直到盤根壓緊程度合適為止。(2)聯軸器間隙過小。在水泵軸向吸水側移動時，尤其是平衡盤與平衡環磨損嚴重時，就會(huì )使兩個半聯軸器擠在--起，把軸向力傳給電動機軸，增加了電動機的負荷和軸承的損壞。應增大聯軸器的間隙，其值必須大于泵軸的竄量。(3)水泵裝配質量不好。葉輪與泵殼相摩擦，增加了電動機的負荷。應在正式組裝前，把葉輪與軸進行一次預裝、檢查和調整其間距，以避免上述現象。(4)檢查是否由于管路阻力小而水泵的供水量太大，可適當關小出口蝶閥，減少供水量來降低負荷。(5)由于水泵泵軸與電動機軸的同心度較差，導致泵軸過度磨損或彎曲，此時應調整同心度，較直或更換磨損的彎曲的泵軸。2.4循環水泵電機導瓦、推力瓦溫度偏高的原因及處理方法循環水泵電機導瓦、推力瓦溫度偏高一直是大容量機組循泵運行過程中經常出現的問題。下面我們就以鄒縣發電廠#5機組、#7機組的兩次缺陷來探討循環水泵電機導瓦、推力瓦溫度偏高的原因及處理方法。(1) 2009年6月19日14: 00，#5 機組C循泵推力瓦溫度測點1、2顯示90.5°C、87.9°C，. 上導瓦溫度測點1、2顯示90.9C、90. 5°C,就地檢查C循泵軸承冷卻水全開、.上軸承室油位正常，停用C循泵。拆開#5機組C循泵冷卻水門后法蘭，發現冷卻水流量較小，開啟摻溫水至循泵軸承冷卻水門后流量正常。因B循泵推力瓦及導瓦溫度也有升高現象，故初步判斷#5循泵冷卻水入口總門閥芯脫落。#5 機循泵軸承冷卻水用兩路并供方式投入運行，開啟C循泵2小時后，C循泵推力瓦溫度測點1、2顯示40.7°C、37.8C，上導瓦溫度測點顯示41.7°C、40. 7°C,溫度指示正常。原因分析: #5 機循泵冷卻水門門芯脫落，導致循泵冷卻水量不足。防范措施:加強對循環水泵推力瓦和導瓦溫度監視。有停機機會(huì )時將#5機組循泵冷卻水門更換為鑄鋼門并水平或倒置安裝。(2) #7機C循環水泵電機上導瓦運行中CRT顯示波動較大，最大4C.原因分析:停運該泵后，檢查電機上導瓦冷油器冷卻水進、回水門正常;導瓦間隙0. 12mm,間隙正常;聯系熱工檢查測溫元件正常，對上機架冷油器清理時發現冷油器臟污，冷油器臟污是導致上導瓦溫度波動的主要原因。處理情況:將導瓦間隙重新調整至標準上限(0. 15mm)，對上機架中國煤化工經過-段時間的觀察，瓦溫和振動值均正常。YHCNMHG防范措施:利用循環水泵備用時定期對上機架冷油器及冷卻水濾網進行清理，確保冷油器的換熱效果。3、結束語這篇文章我們簡單的探討了大容量機組循環水泵運行過程中經常出現的缺陷，通過對循環水泵日常缺陷處理的增多，我們積累了寶貴的經驗，這些經驗將會(huì )指導我們今后設備的維護和檢修工作，確保機組的安全穩定運行。參考文獻:[1]《鄒縣發電廠1000MW機組檢修規程》[2]《大容量機組循環水泵故障分析及處理》中國煤化工YHCNMH G
