CAD如何選擇一定范圍內某種的圖形？

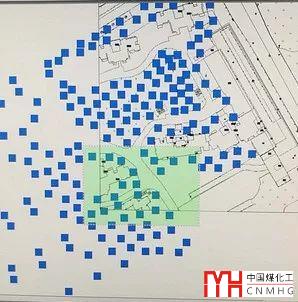

很就之前就有人問過類似的問題，當時他想著在某個區域內的花圃符號，但用選擇類似對象或快速選擇，都是一次性將所有的符號都選擇出來了，如下圖所示。
每日一貼——CAD中如何選擇相同或類似的圖形、圖塊？
他想選中的是上圖中綠色范圍內的花圃符號，當時問我有什么辦法，當時我倒說了幾種方法，無非是一些選擇技巧的組合。
最近有人在信息和群里問了類似的問題，他們想統計特定范圍的一些圖塊的數量，比如想篩選布局視口范圍內的圖形數量，結果視口并不能作為篩選范圍?？磥?lái)有類似需求的人還真不少，那就將我想到的這些技巧分享給大家，同時看看大家有沒有更好的方法和工具。
一、框選+快速選擇

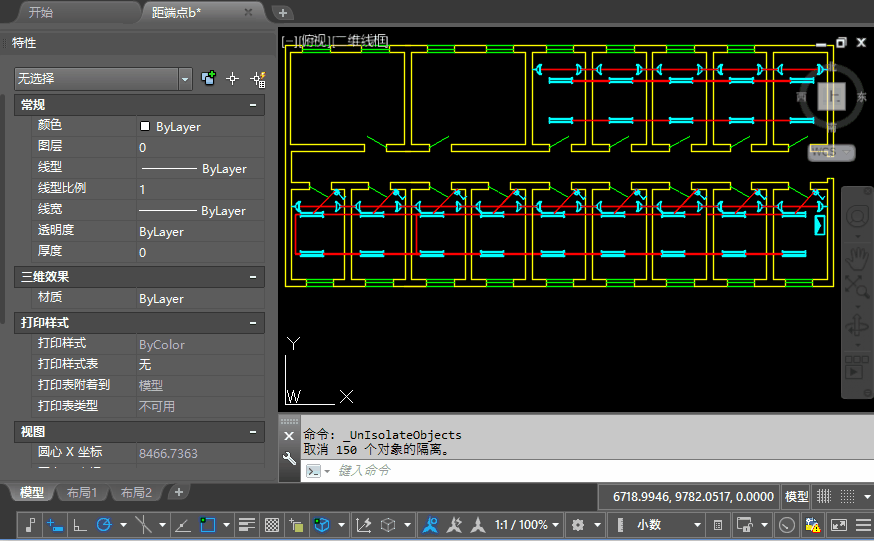

這種方法就是將要選擇圖形區域內的所有圖形都選中，然后利用快速選擇來過濾，我們可以通過一張簡單的例圖來看一下操作過程，比如我們要統計下方房間中燈的數量，如下圖所示。

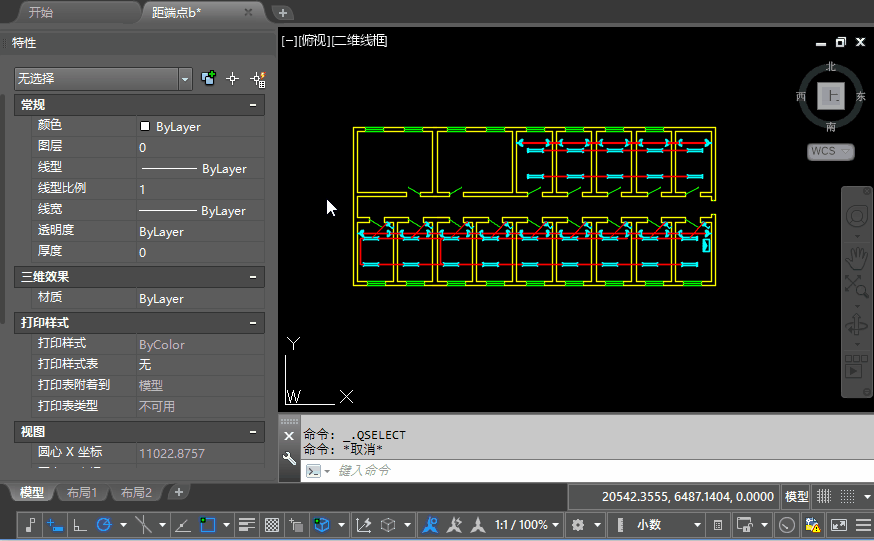

先框選，只要保證這些要選擇的燈被選中即可，其他有什么圖形被選中并不重要。然后執行快速選擇QSELECT命令，在當前選擇集中按名稱將這些圖塊選出來就好了，如下圖所示。
如果事先沒有選中任何對象，快速選擇默認是針對所有圖形，當先選定了一些對象后，快速選擇就是在“當前選擇”中篩選，這個可以在快速選擇頂部的下拉框中設置。
組合框選和快速選擇，可以選擇一定范圍內通過對象類型和特性來篩選對象，不光可以篩選圖塊，其他圖形也都可以。
---提示：下面是廣告，不是本文圖片！---
如果要選擇的圖形在某個特定的圖層上，圖層上沒有其他圖形，不妨將這個圖層隔離出來，直接框選就好，不過將圖層隔離后，其他圖形不顯示，我還真不好確定范圍了。
因此我們可以在顯示所有圖形的狀態下先框選范圍內的圖形，然后右鍵隔離，只顯示框選范圍內的對象，此時可直接右鍵選擇類似對象，也可以使用快速選擇技巧或其他過濾選擇方，如下圖所示。
3、選擇類似對象+SHIFT反選

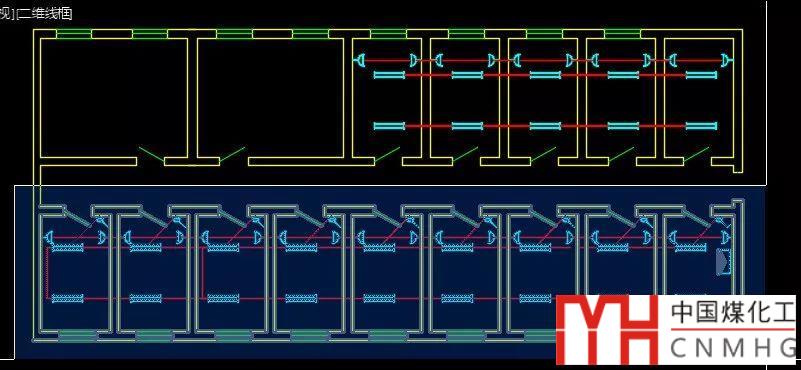

如果圖形像這張例圖一樣分區比較明顯，其實要統計也不難，可以先用選擇類似對象將所有同類圖形都選擇出來，然后再利用SHIFT反選，將多余的圖形從選擇集中去掉，如下圖所示。
但如果想開始網友那張圖中需要中間某一個特定區域內的花圃符號，那用這種方法就不太方便了。
4、利用工具插件
之前分享過的一個過濾選擇的插件，在選擇圖塊的時候，不僅可以設置圖塊的名稱、屬性，底部也可以預設選擇范圍，其實操作是類似的，大家也可以試試是不是比上面的方式方便。
過濾選擇的插件
如果掌握了選擇的相關技巧，在選擇時只是根據給出的過濾條件來決定如何組合這些技巧。如果要選擇的不是一個矩形范圍內的圖形，就可以利用CAD提供的幾種不規則區域框選的功能，比如通過選擇隱藏的WP/CP方式來選擇，CAD高版本還提供了套索方式，當然也可以利用相關工具和插件選擇。
