如何自定義CAD的填充圖案
同線型一樣,CAD中(無論AutoCAD還是國產浩辰CAD)的填充圖案都是以圖案文件(也稱為圖案庫)的形式保存的,其類型是以“.pat”為擴展名的純文本文件??梢栽贑AD中加載已有的圖案文件,并從中選擇所需的填充圖案;也可以修改圖案文件或創(chuàng )建一個新的圖案文件。
1. 填充圖案定義格式
與線型定義類似,填充圖案的定義由標題行和模式行兩部分組成。
(1) 標題行:由填充圖案名稱和填充圖案描述組成,標題行以“*”為開始標記,填充圖案名稱和描述由逗號分開,其格式為:
*pattern-name [,description](“填充圖案名稱[,填充圖案描述])
(2) 模式行:由圖案直線定義和填充線的控制信息組成,一個填充圖案中可以定義多種類型的圖案直線(CAD對圖案直線的數量沒有限制。),其格式為:
angle, x-origin, y-origin, delta-x,delta-y [, dash-1, dash-2, ...]
其中各項意義如下:
-
angle:填充線圖案直線與水平方向的夾角。
-
x-origin、y-origin:第一條圖案直線經過的坐標點。
-
delta-x:相鄰的兩條圖案直線沿畫線方向上的偏移值。
-
delta-y:相鄰的兩條圖案直線之間的偏移值。
-
dash-1, dash-2,...:圖案直線的規格說明,與上節中簡單線型的定義相同。

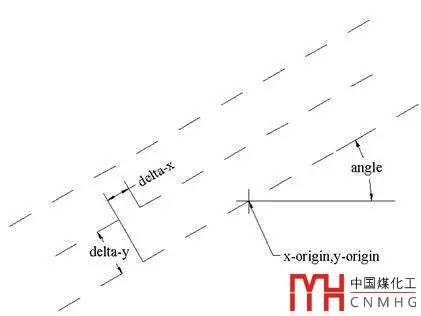

圖1填充圖案定義
當用戶使用一個填充圖案,CAD首先生成一條通過由x-origin和y-origin指定點的圖案直線,然后根據偏移距離delta-x和delta-y來產生其余的圖案直線,生成具有無限平行直線的直線族,并使用所有選定的填充邊界對這些圖案直線進行裁剪。如果在填充圖案定義中包括多種類型的圖案直線,則CAD通過上述方式對每種圖案直線依次繪制,并疊加在一起產生較復雜的圖形。
例如:在CAD自帶的填充文件中對SQUARE圖案的定義如下:
*SQUARE,Small alignedsquares
0, 0,0, 0,.125, .125,-.125
90, 0,0, 0,.125,.125,-.125
注意圖案定義文件的每一行最多可包含80個字符。CAD忽略空行和分號右邊的文字。
2、填充圖案的創(chuàng )建
由于填充圖案文件也是純文本格式的,因此用戶可以在CAD環境外使用任一文本編輯器直接打開或創(chuàng )建填充圖案文件,并對其內容進行補充和修改。
實例 創(chuàng )建“USER”填充圖案
(1)使用Windows附件中的“記事本”程序創(chuàng )建一個新的文本文件。
(2)在該文件中添加如下內容,如下圖所示。
*USER,the custom pattern byuser
0, 0, 0, 0, 1, 1, -1
0, 0, 0.5, 0, 2, 1, -1
90, 0, 0, 0, 1, 1, -1
90, 0.5, 0, 0, 2, 1, -1

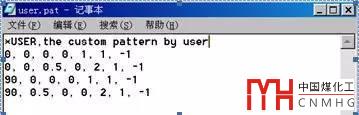

圖2“user.pat”文件
(3) 將該文件保存在CAD安裝目錄下的UserDataCacheSupport子文件夾中,并命名為“user.pat”。
在低版本的一些CAD中在安裝目錄下有一個PATTERNS目錄,具體復制到什么目錄,可以輸入OP,打開選項對話框,看看CAD的支持路徑有哪些。
(4) 重新啟動CAD,打開“填充圖案”對話框,在“類型”下拉列表中選擇“(自定義)”項,對話框中將自動顯示出用戶定義的“USER”填充圖案的信息,如下圖所示。

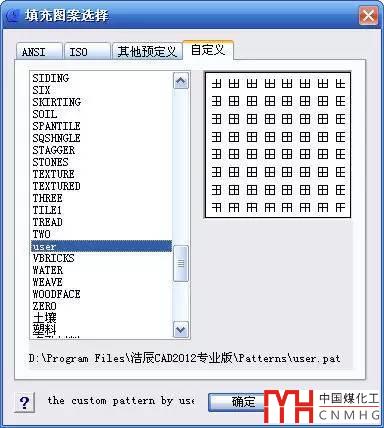

圖3使用自定義填充圖案
注意CAD系統對用戶所創(chuàng )建的填充圖案文件有以下要求:
(1) 一個文件中僅含有一種填充圖案定義。
(2)填充圖案名稱必須與文件名相同。
也可以將此填充圖案定義粘貼到CAD默認的填充文件后面,例如在記事本打開AutoCAD的acad.pat或acadiso.pat浩辰CAD的gcad.pat或gcadiso.pat,將上面的定義粘貼到文件的最后面,也同樣可以在填充對話框中調用。帶ISO的是公制填充圖案,不帶ISO的是英制的填充圖案,如果在定義填充圖案時按毫米設置的線長,就粘貼到*cadiso.pat后面,如果按英寸設置的就粘貼到*cad.pat后面。
